Vintage: Le banc pour moteurs électrique Shinwa Motor Dresser version 3.0 référence 70704 (1992).

Edité le 05/05/2021.
Réactualisé le 05/05/2021.
Texte et photos: Georges.

Un grand merci à Jérôme P. qui m'a donné l'autorisation pour cette séance photos!

Shinwa était un célèbre fabricant japonais de matériels électroniques pour le modélisme qui est surtout connus sous nos contrées pour ses produits sortis à la fin des années 80 et au début des années 90. Ses productions, outre ses qualités techniques, se distinguaient également par une esthétique particulièrement soignée. Ainsi, par exemple, le Motor Dresser version 3.0, montré en photos ci-après, ne dément pas cette réputation avec une allure rétro-futuriste des plus séduisantes, avec ses vumètres analogiques, son boîtier en aluminium brossé et ses radiateurs généreusement dimensionnés, ainsi que ses borniers, ses boutons et potentiomètres physiques qui respirent la robustesse et la durabilité.

Les produits Shinwa n'étaient pas forcément facilement disponibles hors du Japon, et certains n'en sont même jamais sortis. En Europe, leurs prix étaient souvent assez élevés, et les plaçaient dans le segment haut-de-gamme.

Shinwa semble avoir plus ou moins cessé de développer des produits pour le modélisme vers 2011-2012, mais la maison mère, Shinyei Electric, conserve encore une page consacrée à notre hobby. Certains produits semblent d'ailleurs encore commercialisés. La société a été fondée en 1970 et a commercialisé dès son origine des produits destinés aux modèles réduits radiocommandés. Il n'est d'ailleurs pas impossible qu'elle ait également fait des produits en sous-traitance pour d'autres acteurs du modélisme japonais, mais il ne s'agit que de spéculations basées sur des similarités esthétiques et techniques avec des produits, notamment des chargeurs, non labellisés Shinwa. Mais à l'heure actuelle, elle semble plus impliquée dans les solutions d'éclairage LED et d'alimentation par énergie solaire.

Dans la gamme Shinwa, on trouvait notamment des chargeurs, comme par exemple:

  • DeltaMax 1000 (Delta-Peak auto cut-off system FET pulse current quick charger), un chargeur sur 12V (modèle 30916), qui présente une façade sobre dont les bords latéraux gauche et droit sont arrondis, un des plus beaux chargeurs des gammes Shinwa (référence 30916 ou RCD-2050), qui était disponible déjà 2001;
  • DeltaMax 3000 Twin (Delta-Peak auto-cut system Ni-Cd batteries twin charger), un chargeur sur 12V, pour deux batteries, à détection delta-peak avec un courant de charge réglable jusqu'à 4.8A ampères sur chaque sortie, qui présente une grande façade sobre dont les bords latéraux gauche et droit sont arrondis (référence 40401 ou RCD-2070), qui était disponible déjà 2001.
  • DeltaMax 3000 (FET pulse current quick charger), un chargeur sur 12V, à détection delta-peak avec un courant de charge réglable jusqu'à 3.8A en pulsé (référence 21318);
  • DeltaMax 500 AC/DC, un chargeur sur 12V et sur secteur, pour batteries NiCd/NiMH (4 à 7 éléments en 12V, et 4 à 8 éléments sur secteur), sorti en juillet 2003;
  • DeltaMax 740 LiPo, un petit chargeur pour batteries LiPo 1 ou 2 éléments, sorti en 2004;
  • DeltaMax 7000, un chargeur sur 12V à détection delta-peak avec un courant de charge pulsé réglable de cinq ampères (référence 21305);
  • DeltaMax 2000 Trx2 (Tx/Rx NiCd % NiMH battery double chargeur), un chargeur sur 12V pour batterie d'émission et de réception (1 à 8 éléments, de 120 à 2000mAh), sans affichage (référence RCD-2052);
  • DeltaMax 7700 AC/DC (computerized intelligent digital automatic charger), un chargeur sur 12V et sur secteur, pour batteries NiCd/NiMH (1 à 5 éléments), Li-Ion/LiPo/LiFe  (1 à 6 éléments), composé de deux boîtiers superposés, un pour l'alimentation stabilisée et l'autre, de couleur bleue sombre, pour le chargeur qui comprend un affichage LCD, probablement sorti en 2007 (page de présentation et notice sur Archive.org);
  • DeltaMax 9000 (Delta-Peak automatic cut-off system FET pulse current step-up charger for 1.2-12V 200mAh-3000mAh NiCd) un chargeur 12V avec affichage LCD (référence 31129).

Des déchargeurs, comme par exemple:

  • RX Multi Checker (NiCd discharge & capacity check), un déchargeur pour batteries de réception en 4.8 ou 6V NiCd (référence 61203 ou RCD-3080), qui était disponible encore en 2003;
  • Laser (automatic power off and optional voltage system new electric discharger);
  • Laser Twin Discharger, un déchargeur pour deux batteries en 7.2 ou 8.4V NiCd à un courant d'environ 2.2A (référence RCD-2094), qui était disponible encore en 2003;
  • Laser MkII (automatic discharger, NiCd battery refresh machine), un déchargeur compact pour 4 à 10 éléments (référence 20906).

Des chargeurs-déchargeurs, comme par exemple:

  • DeltaMax 1100 Dual (micro computerized charging and discharging system), un chargeur-déchargeur sur 12V avec un courant de charge réglable de 0.5 à 4.5A et un de décharge jusqu'à 2A, qui se distingue par un boîtier couleur champagne (référence 01006 ou RCD-2051), qui était disponible probablement à partir de 2001;
  • DeltaMax 5000 (micro computerized charging and discharging system, input 12 DC & AC 100-240V world wide range system), un chargeur-déchargeur sur secteur, qui se distingue par un boîtier de couleur bleue (référence RCD-2053);
  • DeltaMax 5500 AC/DC (micro computerized charging and discharging system, input 12 DC & AC 100-240V world wide range system), un chargeur-déchargeur sur secteur, qui se distingue par un boîtier de couleur bleue (référence 30526);
  • DeltaMax 9900 (1-30 cells 50mAH-8000mAH NiCd/NiMH high technology micro computerized automatic rapid charging and discharging system), un chargeur-déchargeur sur 12V avec un courant de charge réglable de 0.01 à 8A et un de décharge réglable de 0.1 à 5A, qui se distingue par un boîtier couleur champagne, une façade avec des touches pseudo-tactiles et un affichage LCD (la version 2.0 porte la référence 00402);
  • DeltaMax 9900 Accurate ver.2.0, un chargeur-déchargeur pour 1 à 30 éléments 50mAH-8000mAH NiCd/NiMH (référence RCD-4031), qui était disponible probablement à partir de 2001; un stand avec ventilation spécifique pour les chargeurs de type 9900 était également disponible sous le nom Delta Pit Stand;
  • DeltaMax 9901 Accura, un chargeur-déchargeur entièrement automatique, avec touches pseudo-tactiles et écran LCD datant de 2001 semble-t-il;
  • DeltaMax 9901 ZR, un chargeur-déchargeur entièrement automatique, avec touches pseudo-tactiles et écran LCD pour batteries NiCd/NiMH (1 à 8 éléments), Li-Ion, LiPo ou LiFe, avec un courant de charge de 0.1 à 20A et de décharge de 0.1 à 5A, commercialisé en 2011;
  • DeltaMax 7000 DC , un chargeur-déchargeur compact pour batteries NiCd/NiMH (1 à 15 éléments), Li-Ion, LiPo ou LiFe, avec un courant de charge de 0.1 à 5A et de décharge de 0.1 à 1A;
  • DeltaMax 7520G, un chargeur-déchargeur compact, avec touches physiques et écran LCD pour batteries NiCd/NiMH (1 à 15 éléments), Li-Ion, LiPo ou LiFe, avec un courant de charge de 0.1 à 5A et de décharge de 0.1 à 1A, sorti en 2011 et qui semble être un des derniers produits de Shinwa.

D'autres appareils tels que:

  • des alimentations stabilisées, telles que le Power Driver FA14 (référence 00918 ou RCD-2040), le Power Driver FA10 (référence RCD-2044), le Power Driver FA14SE (référence RCD-2045), le Power Driver FA20 (référence RCD-2041) ou le Power Driver FA40;
  • des bancs de démarrage pour moteurs thermiques de voitures R/C, tels que le Super Starter DX (référence RCD-3000), le Super Starter ST (référence RCD-3005) ou le Super Starter GL (référence RCD-3006);
  • des démarreurs pour moteurs thermiques d'avions;
  • des chauffe-bougies alimentables par une tension de 7.2 à 12V comme le Pulse-Meter-In (référence RCE-1100 ou 81020),  le Pulsar Handy (Cordless Plug Heater) (référence 2121), le Pulsar DX Charger (one cell charge and plug heater) (référence 940423), le Pulsar FET (référence RCE-1009 ou 11503) ou le Pulsar Lock Booster (référence RCE-1070);
  • des chauffe-bougies sur batterie tels que le Glow Booster SCM (référence RCD-4050), le Glow Booster 28 (référence RCD-3015), le Glow Booster Y14 (référence RCD-3010), le Glow Booster HL14 (référence RCD-3070), le HL Long Booster Cord (référence RCD-3075) ou les Glow Booster R33, SCM33 et HL33;
  • des stands ventilés tes que le Cooling Fan 12V DC Brushless (référence 31002);
  • des sources d'énergie portable avec des sorties 6V, 12V et chauffe-bougie, tels que Pumper Excellent 16 MkI à MkIII (pour deux batteries NiCd 8.4V, référence RCE-1105), Pumper Contest 18 (avec batterie 18V 7Ah, référence RCE-1007), Pumper Contest 18 MkII, Pumper Contest 18 MkIII (avec batterie 18V 7.2Ah, référence RCE-1115 ou 50115), Pumper EXL 12 (avec batterie 12V 12Ah, référence RCE-1090), Pumper EXL 12E (avec batterie 12V 12Ah, référence RCE-1092), et Pumper Extra 14 (pour deux batteries NiCd 7.2V, référence RCE-1100);
  • Un refroidisseur ventilé pour cinq batteries NiCd en stick de six éléments (référence RCD-2092);
  • Des borniers pour pinces crocodiles (référence RCD-2090 pour le "Clip Type" et référence RCD-2091 pour le "Cigar Lighter Type");
  • des multimètres divers;
  • des batteries de toutes sortes et tailles;
  • des compte-tours "Tachometer" pour l'aéromodélisme (à l'image de ce modèle de 1980);
  • et le mythique Running Machine - XG, un banc pour voiture R/C pour notamment estimer la vitesse de pointe et le courant du moteur! Il en existait une version simplifiée indiquant juste la vitesse, la Runding Machine - T (jusqu'à 60km/h, voir notice de la version 6).

Et enfin des Motor-Dressers comme par exemple:

  • Aging Machine (tune-up & motor break-in);
  • Aging Machine MkII (motor break-in & tune-up) (référence 20306-698);
  • Motor Torque Checher (motor torque & tune-up), avec le moteur testé à même le boîtier principal, à sa droite;
  • Motor Dresser, avec le moteur testé à même le boîtier principal, à sa gauche (référence 9800);
  • Motor Dresser FET, qui date de 1991, et qui présente des similarités avec la version 3.0 présenté dans cet article, à la grosse différence que le moteur est testé à même le boîtier principal, à sa gauche (référence 20835).

Les produits de cette liste ne sont pas classés par ordre chronologique, et ladite liste est probablement loin d'être exhaustive.

Le Shinwa Motor Dresser version 3.0 qui nous occupe plus particulièrement ici semble être l'ultime banc et/ou le banc ultime pour moteur électrique de l'histoire de la marque nippone. Par recoupement, sa date de sortie doit se situer autour de 1992, mais cette information reste à confirmer, car à cette époque, les produits Shinwa n'étaient pas forcément régulièrement exportés hors du Japon. Une des faces de la boîte comporte une étiquette de l'importateur suisse SpeedModels.

Pour ceux qui souhaiteraient en consulter le mode d'emploi, il est disponible en version anglaise ici: Shinwa_motor.pdf

Destiné naturellement aux moteurs électriques à charbons, ce banc a plusieurs usages.

Il permet d'évaluer l'influence du calage de la tête du moteur sur la vitesse de rotation, le couple et la consommation et donc de régler le moteur en fonction de ses besoins. Et plus généralement, il permet d'évaluer les performances d'un moteur électrique.

Ce banc permet également de procédé à un rodage personnalisé des charbons du moteur, soit en l'alimentant directement, soit passivement entraîné par un autre moteur.

Il se compose de plusieurs éléments, tous respirant immédiatement la qualité perçue.

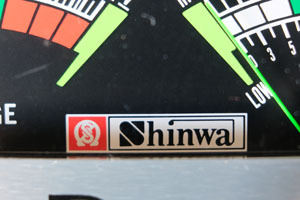

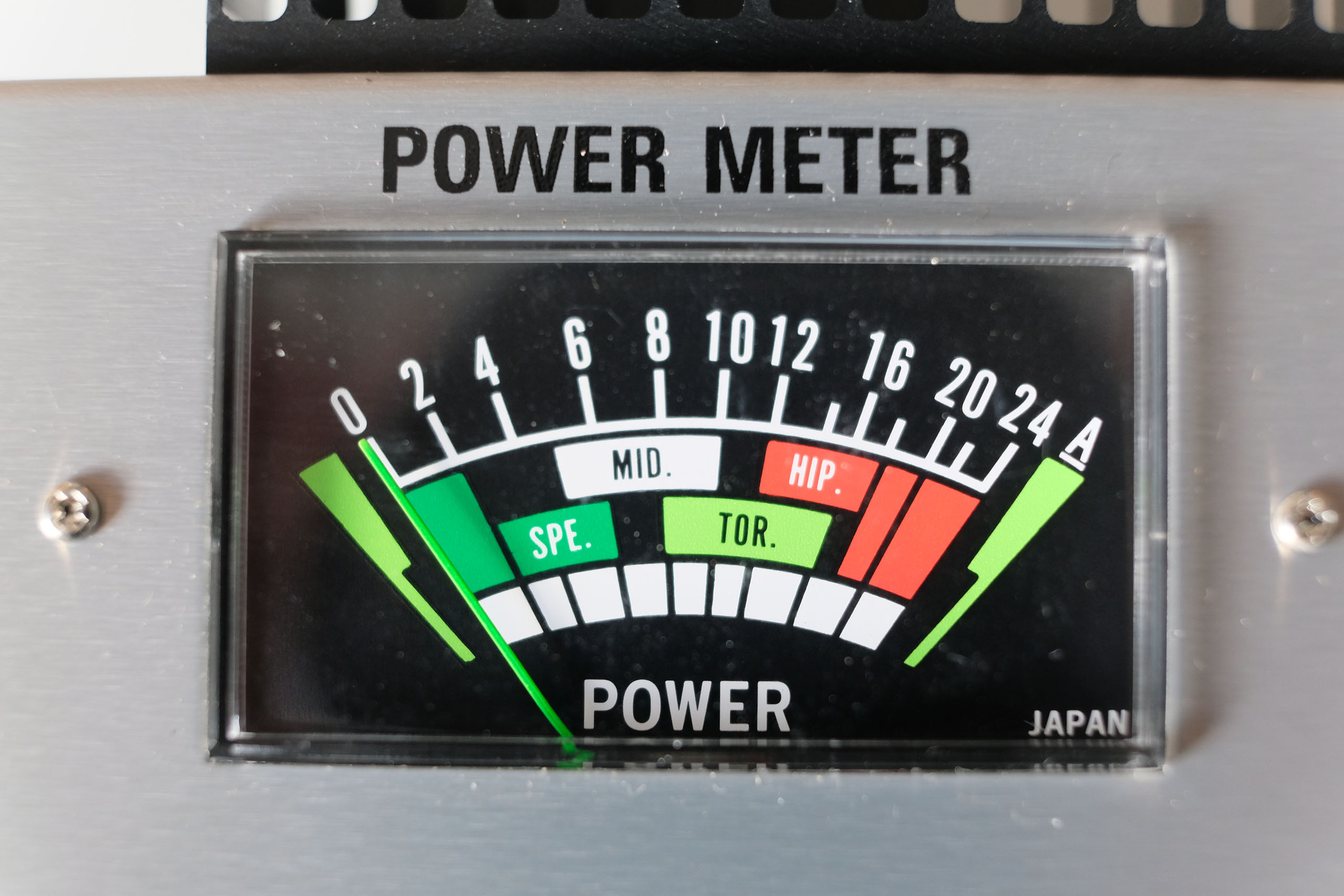

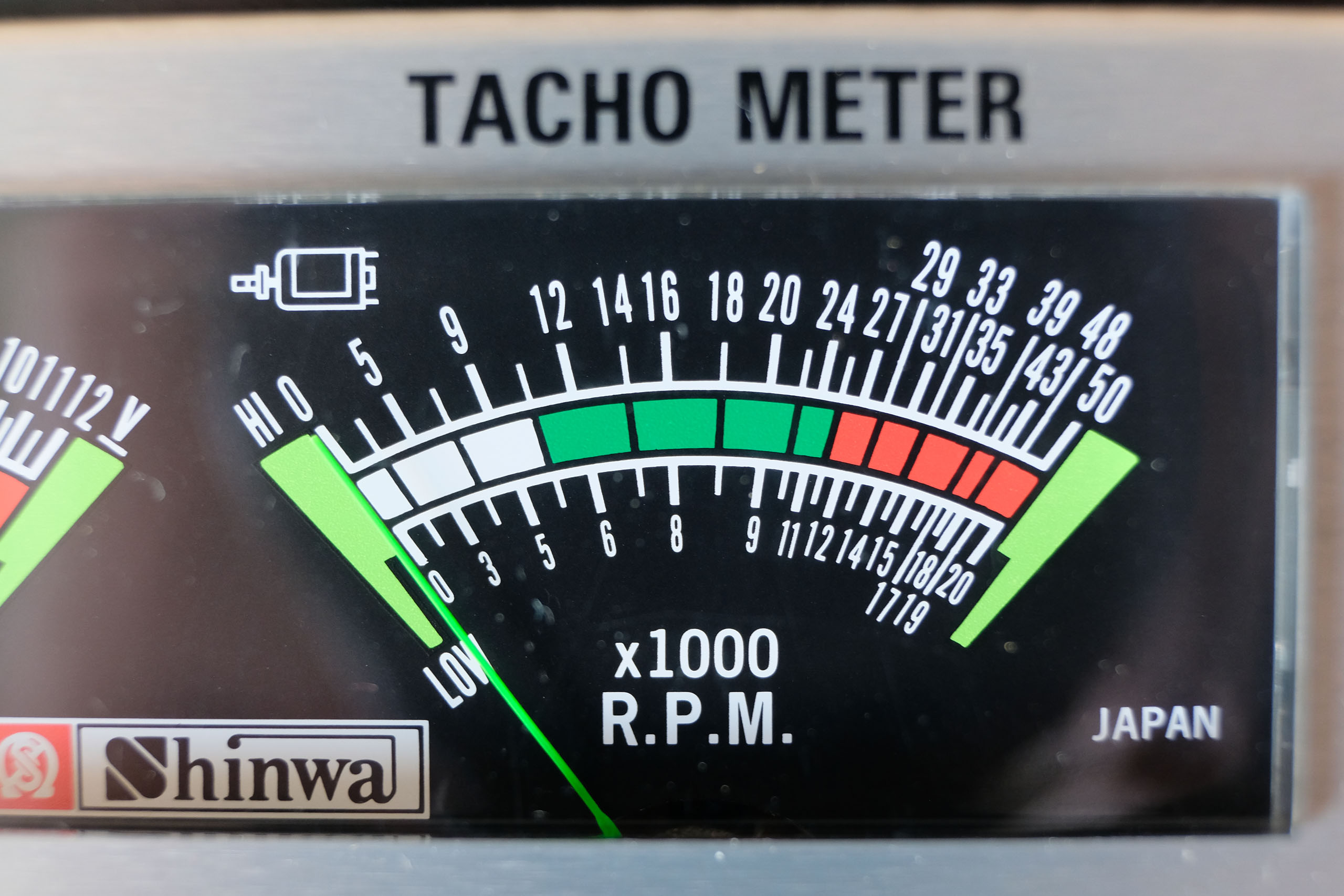

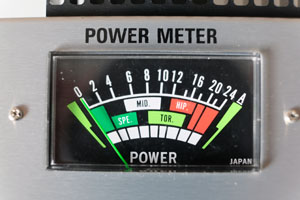

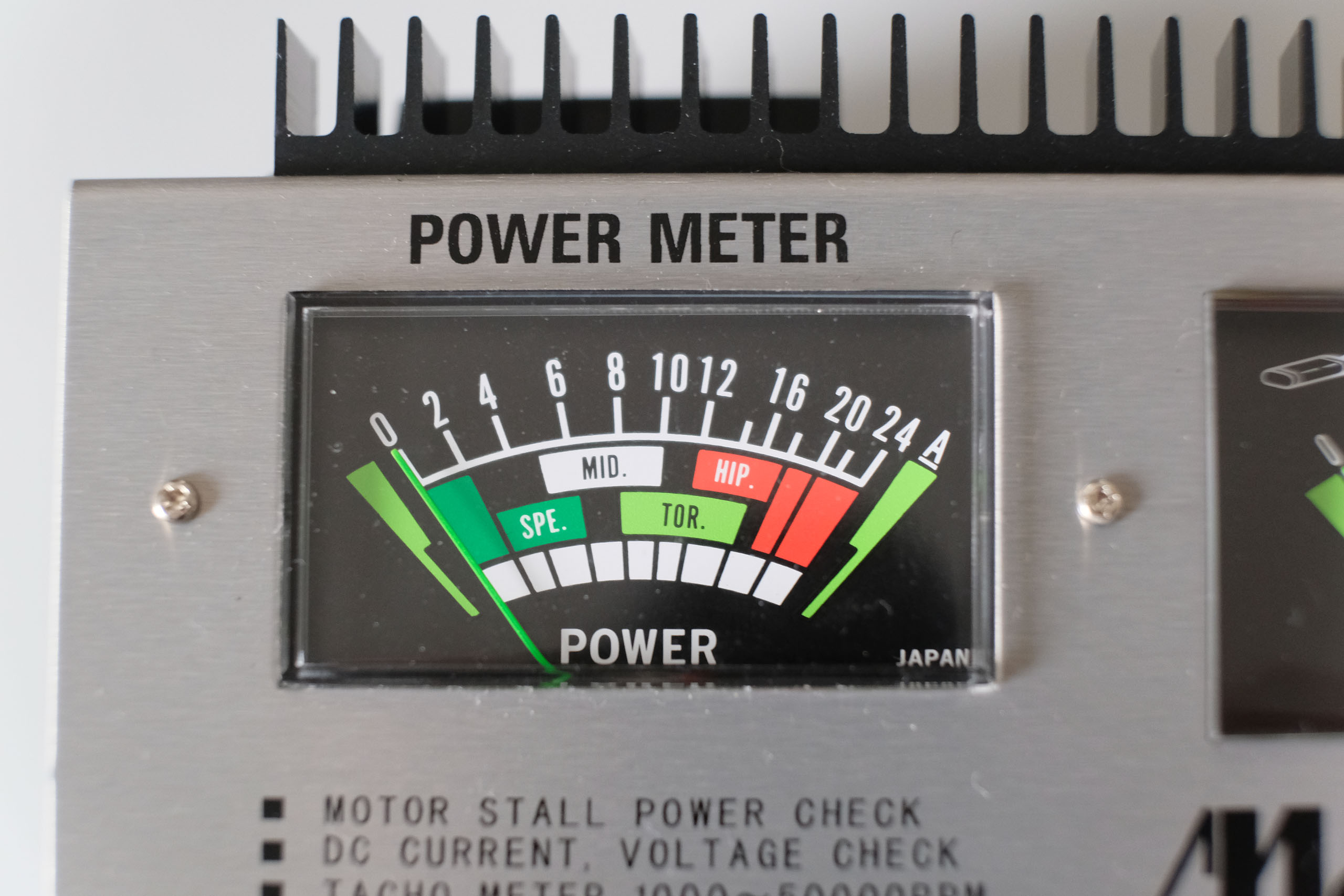

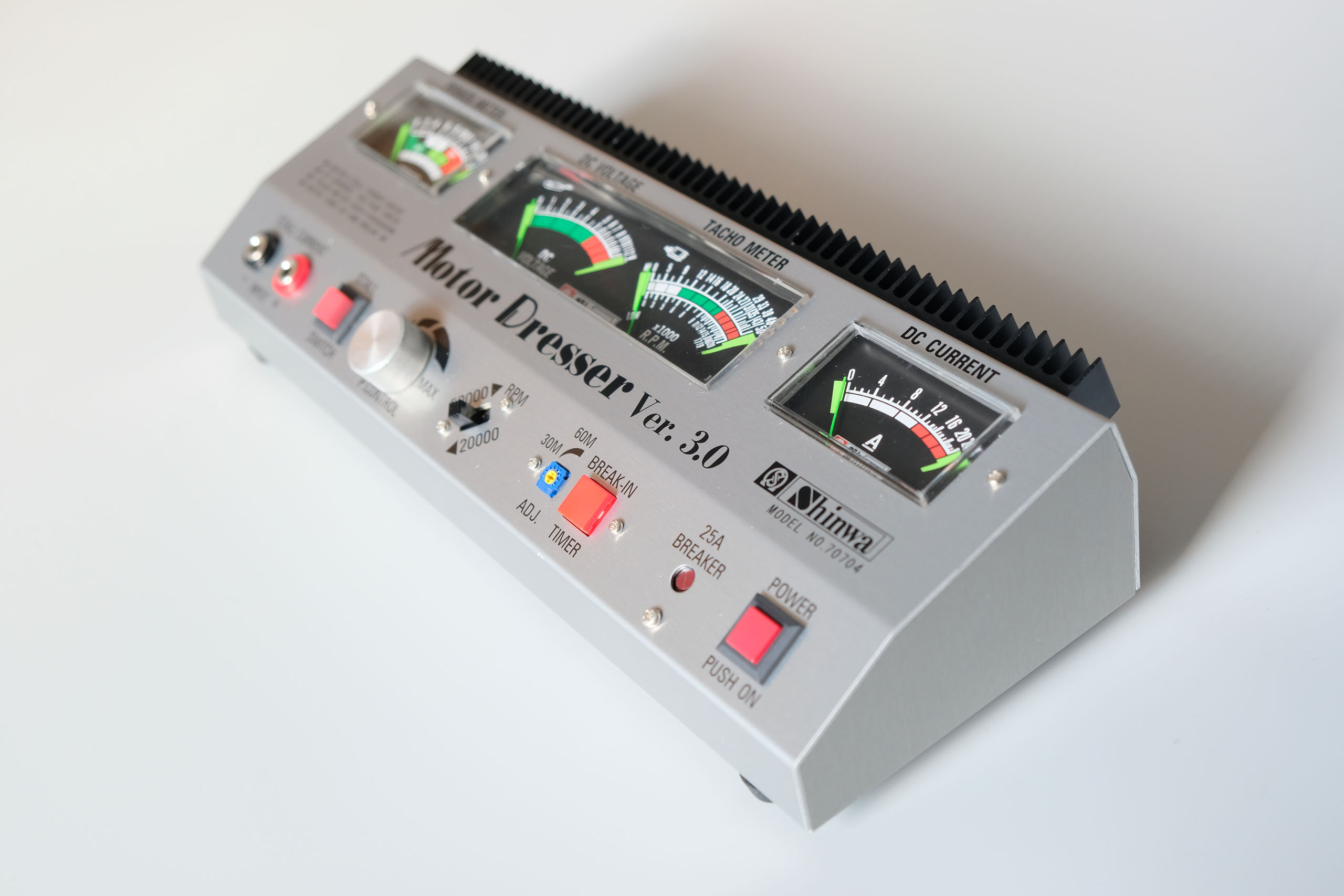

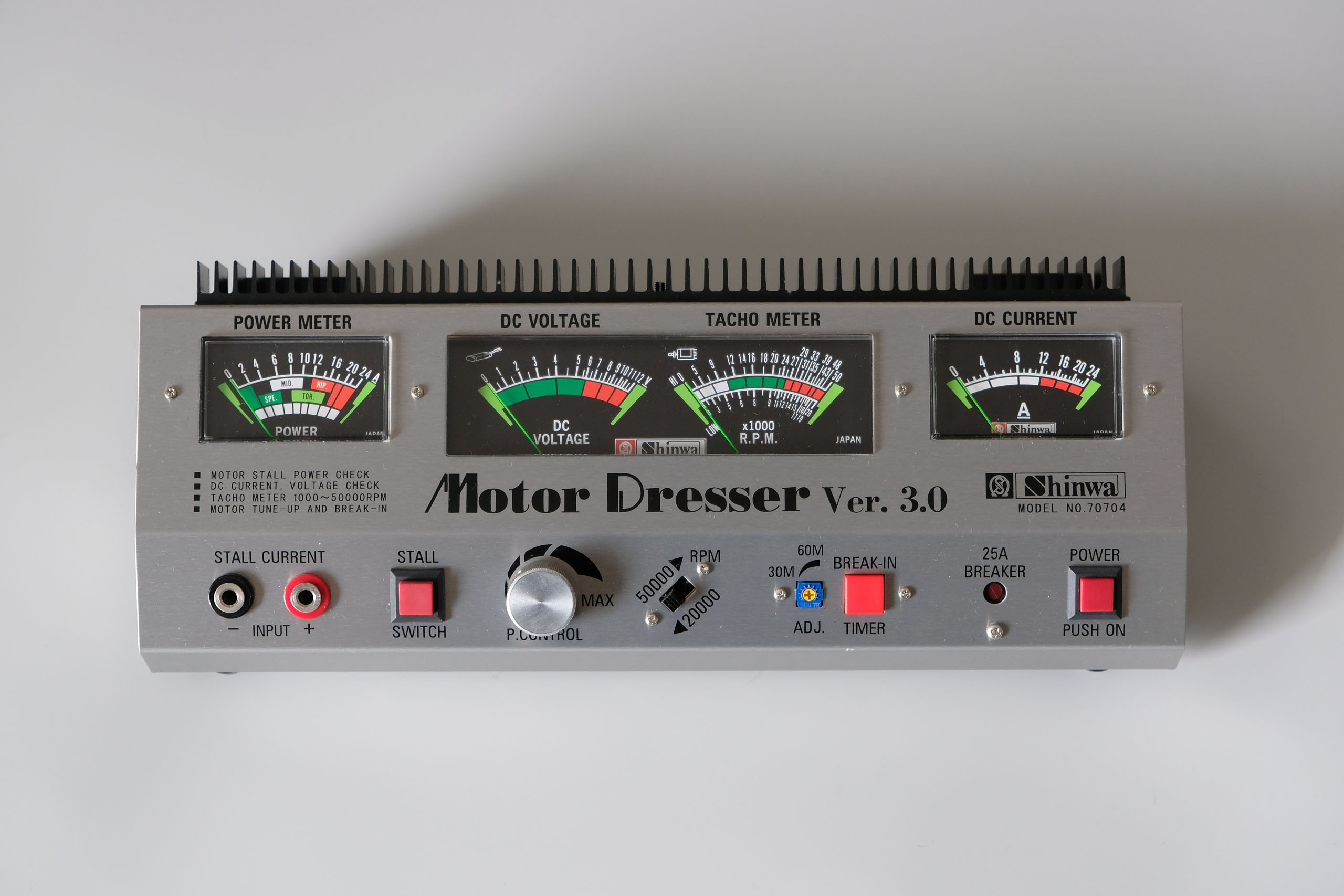

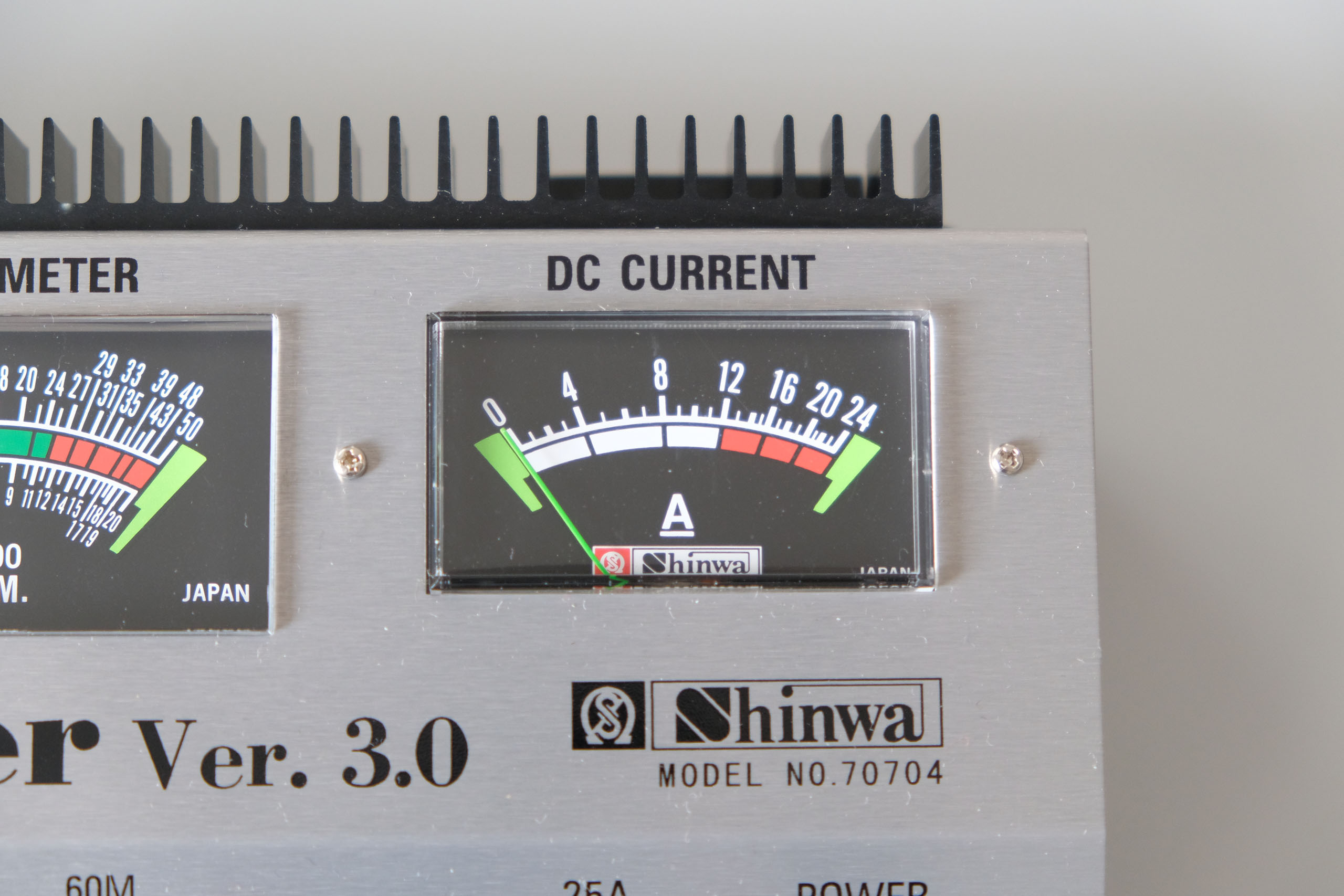

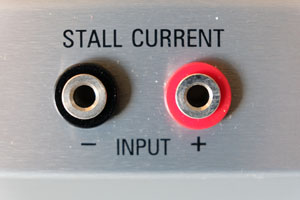

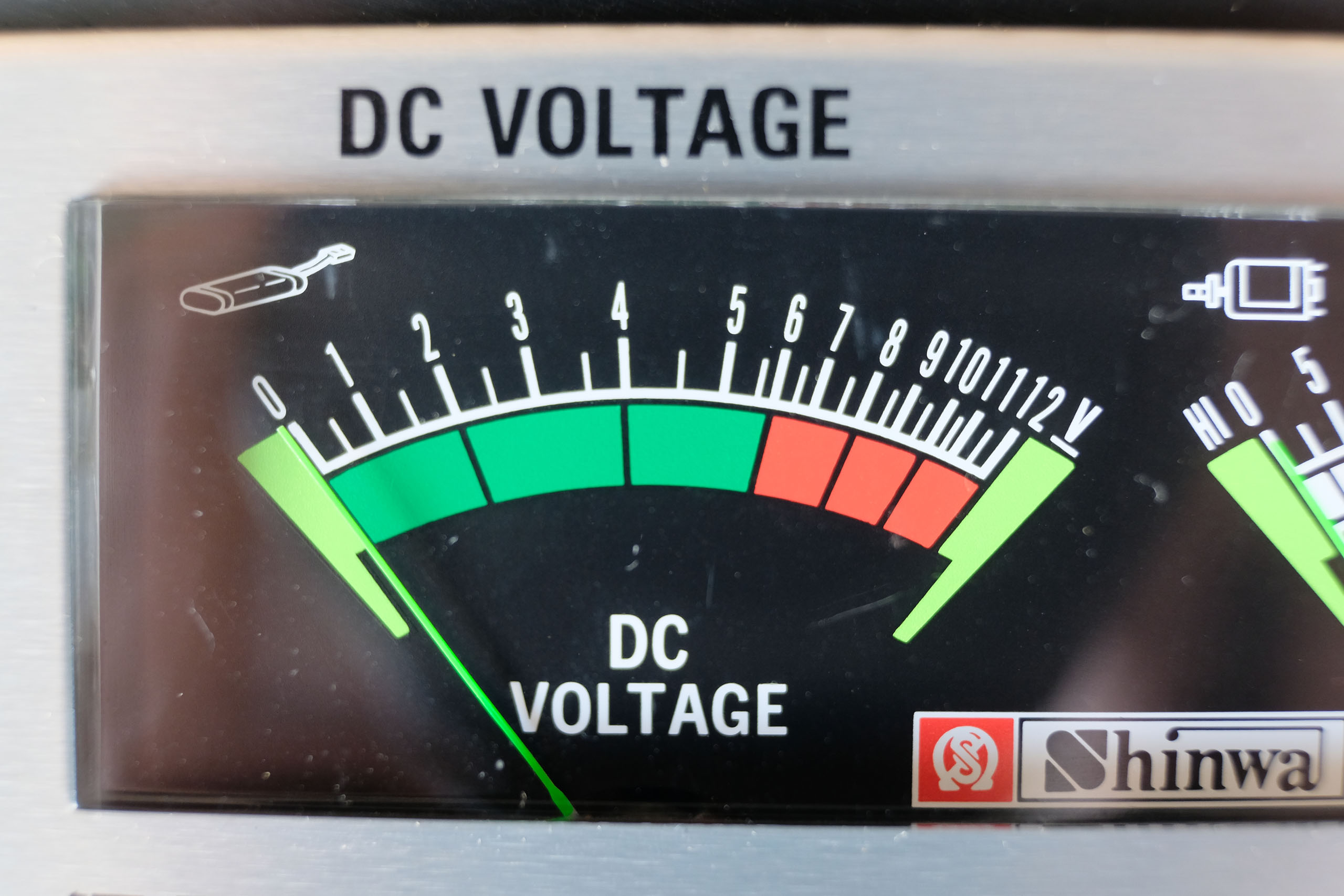

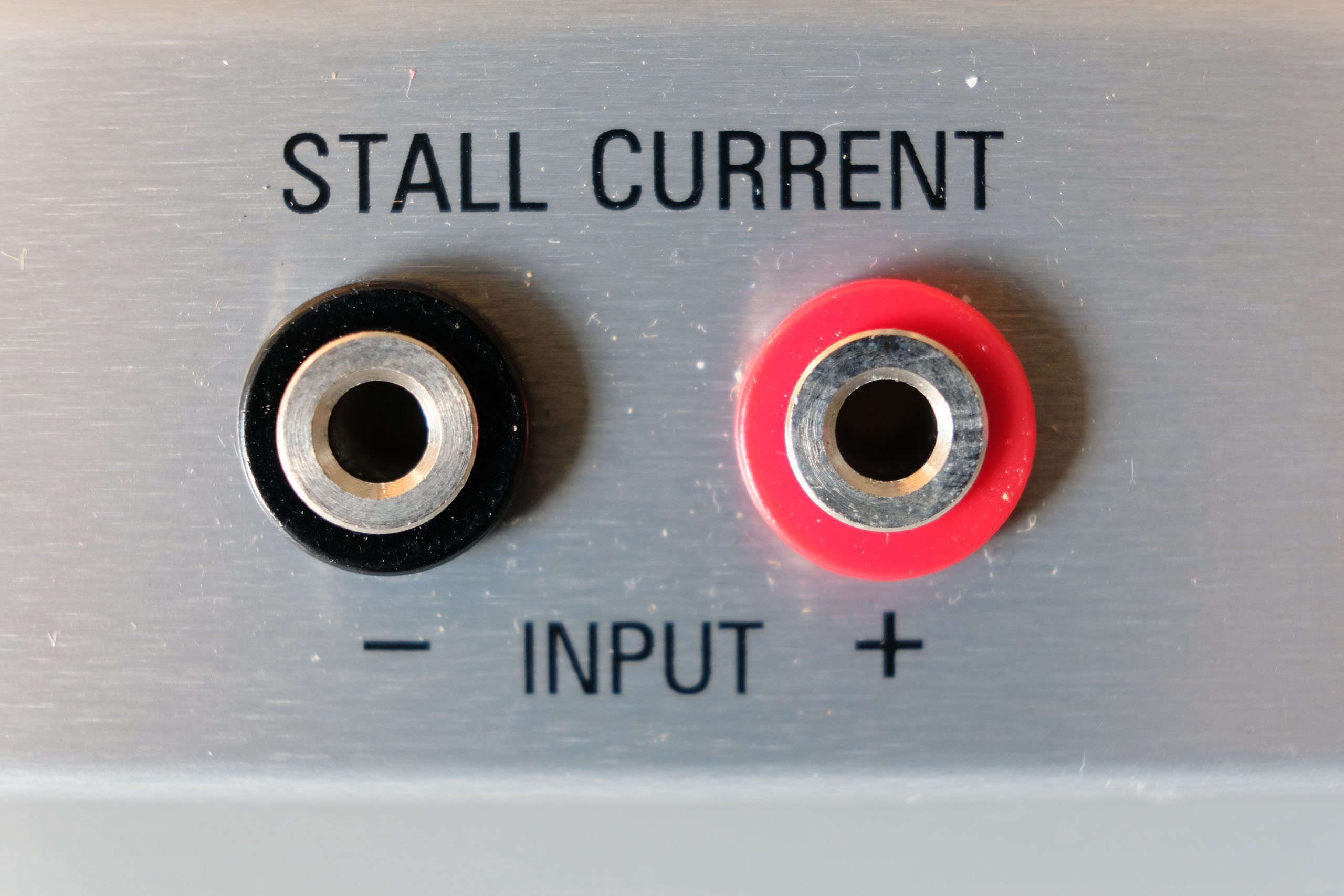

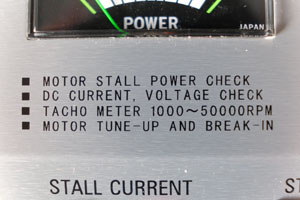

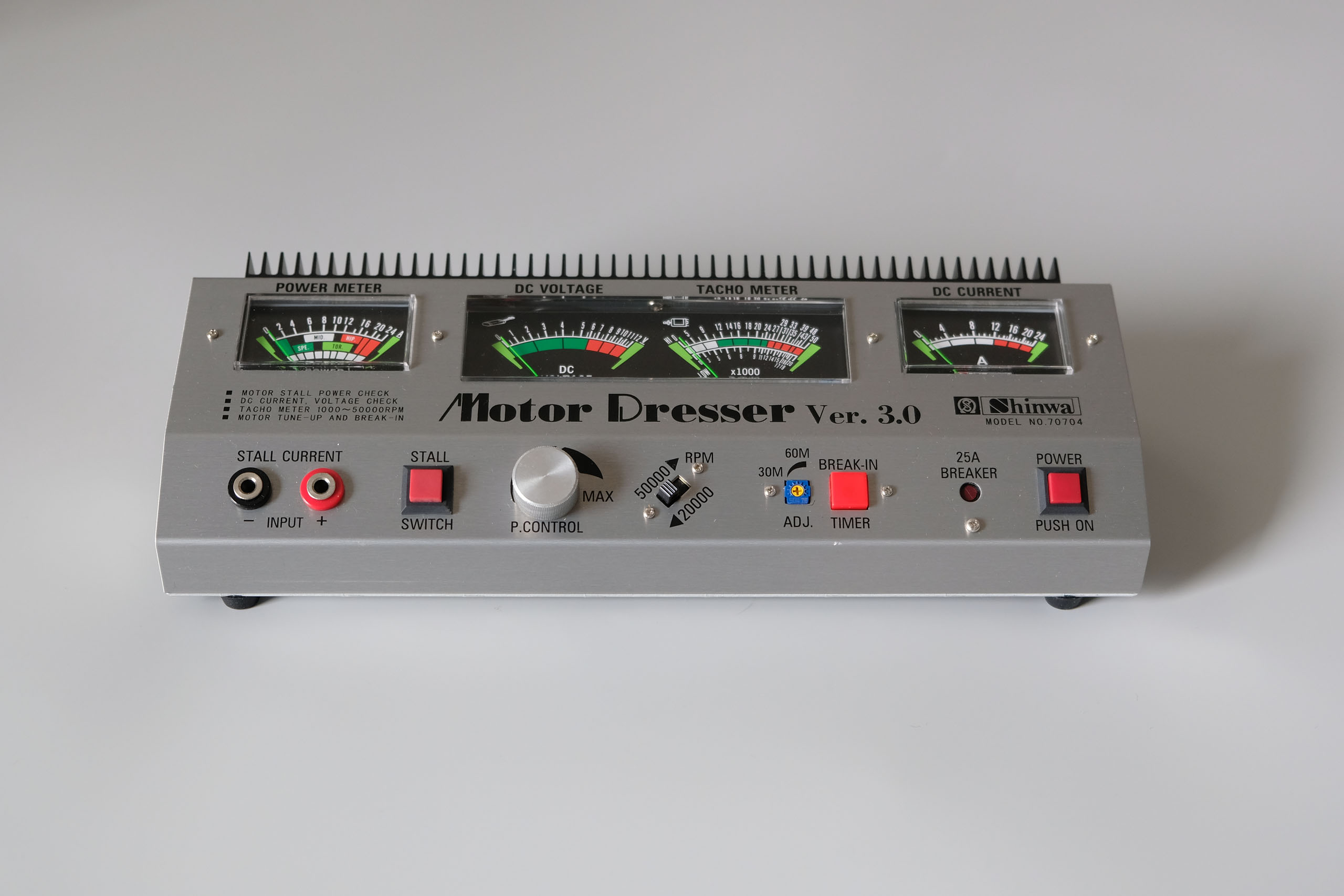

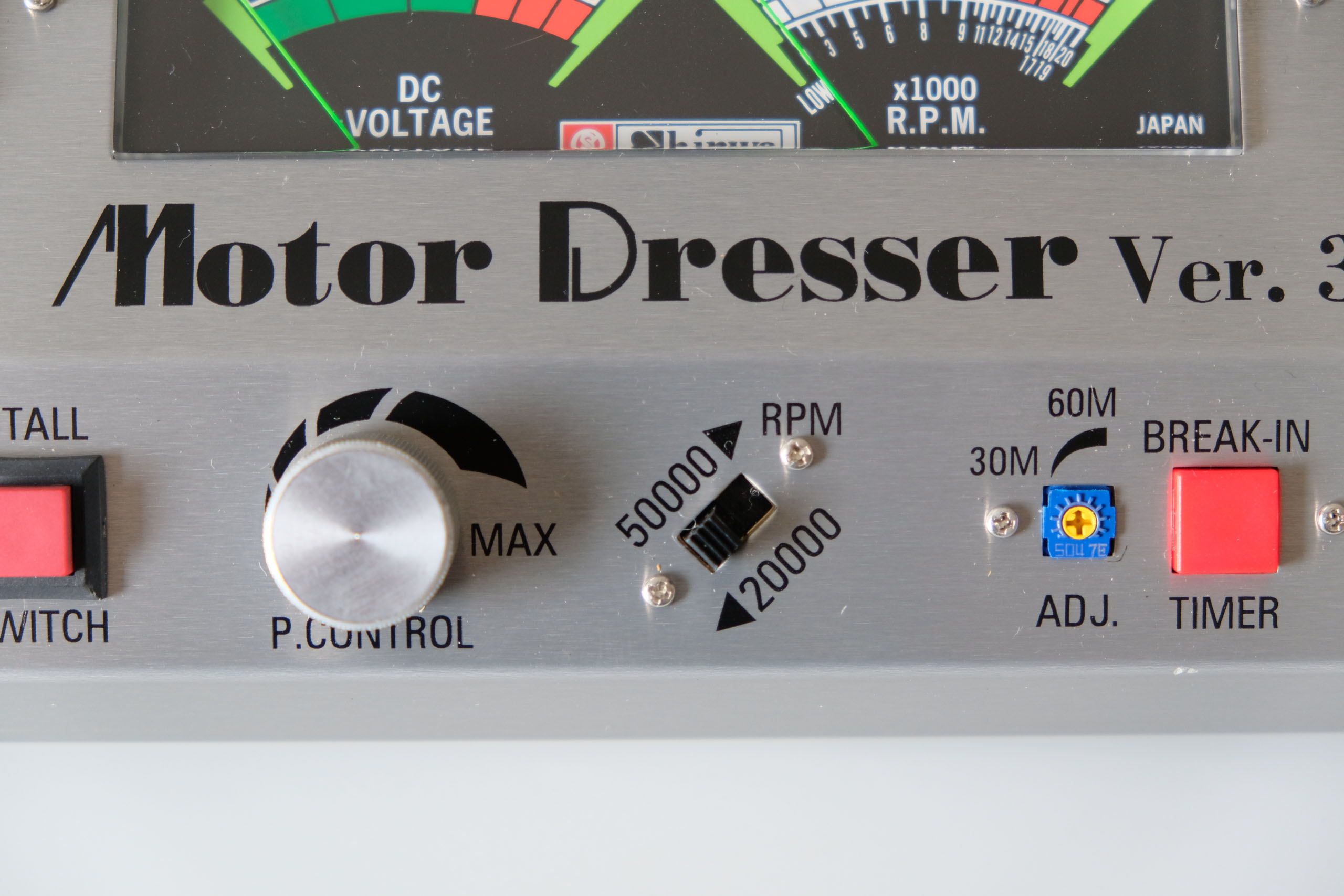

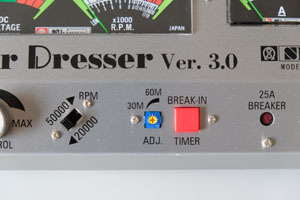

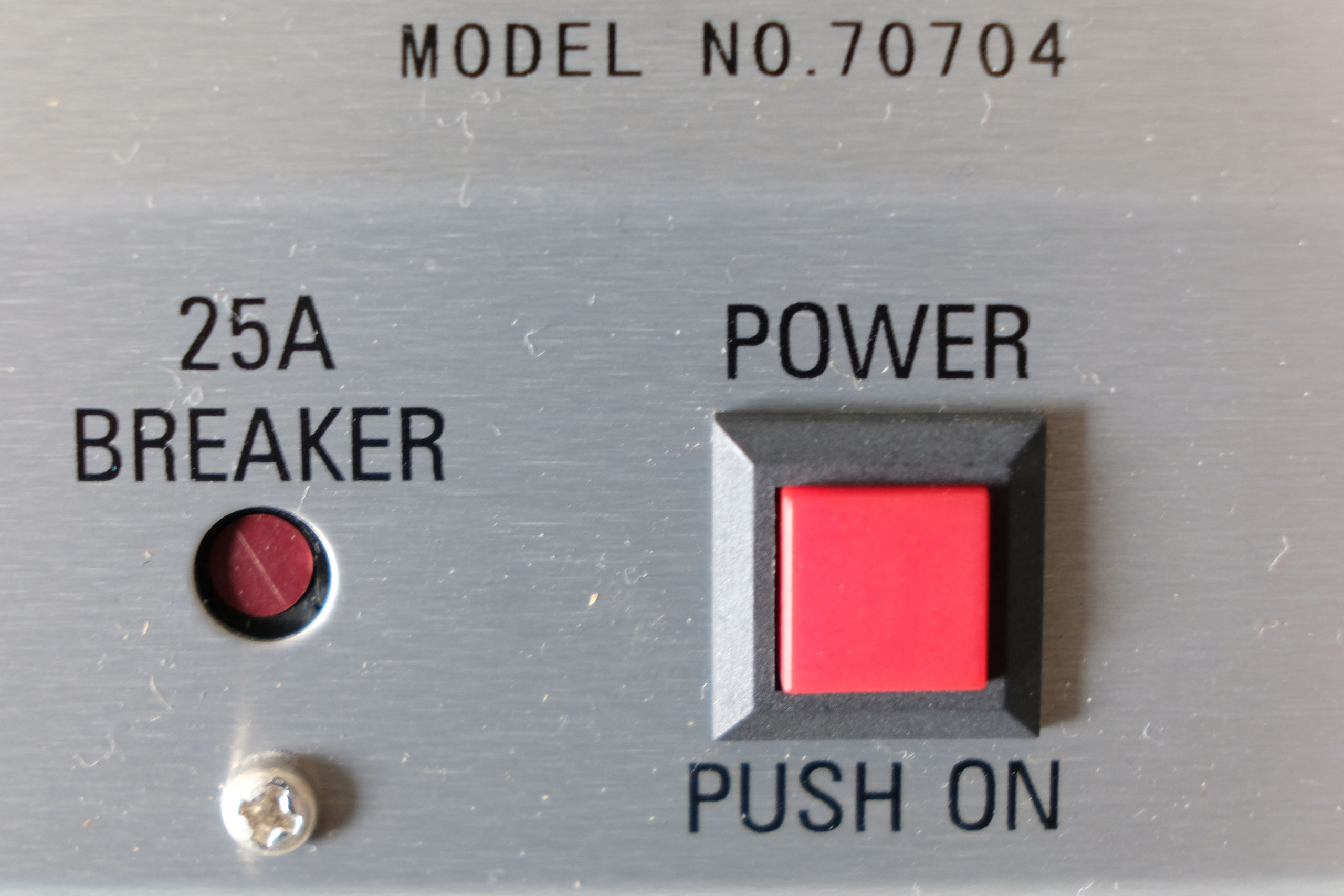

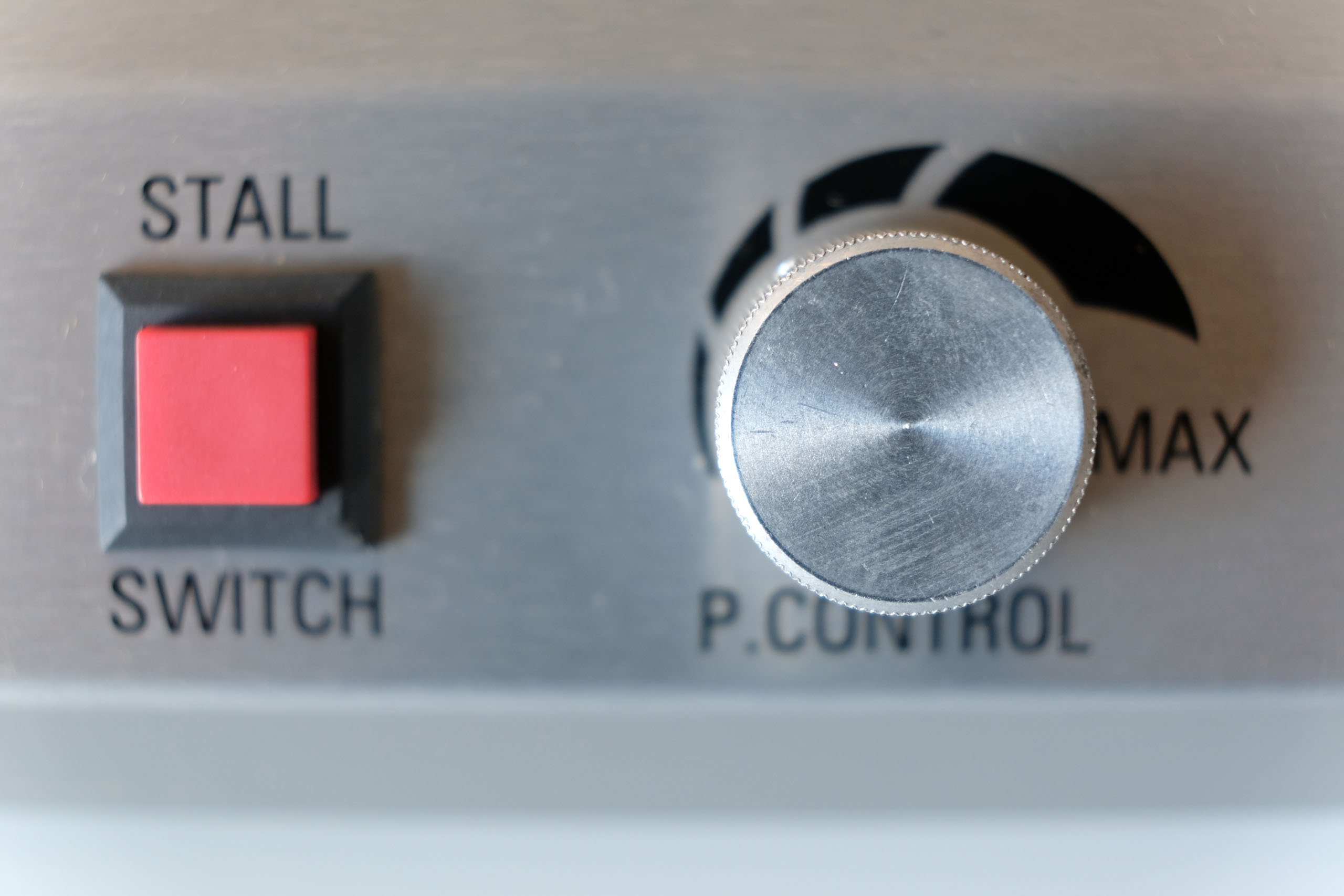

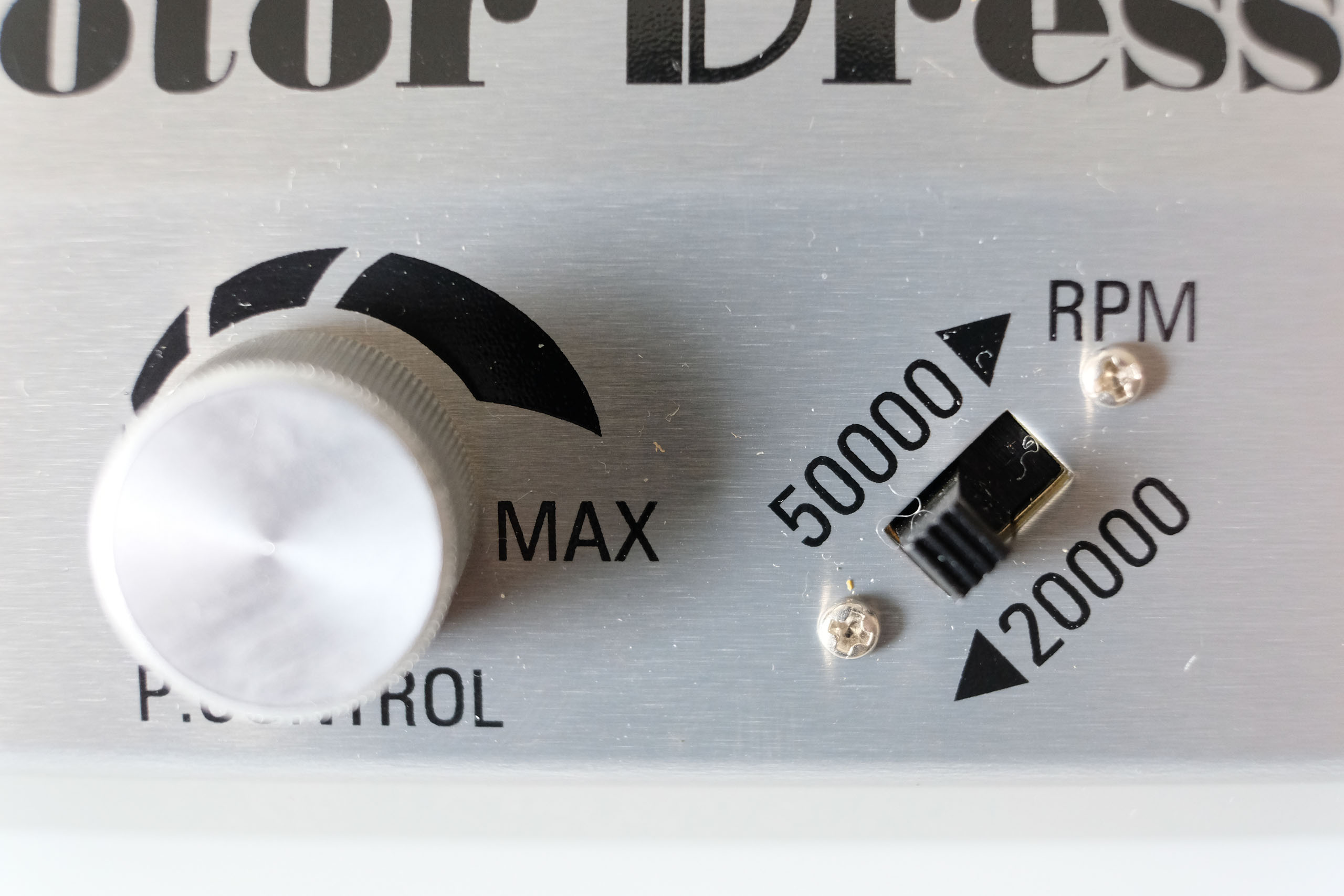

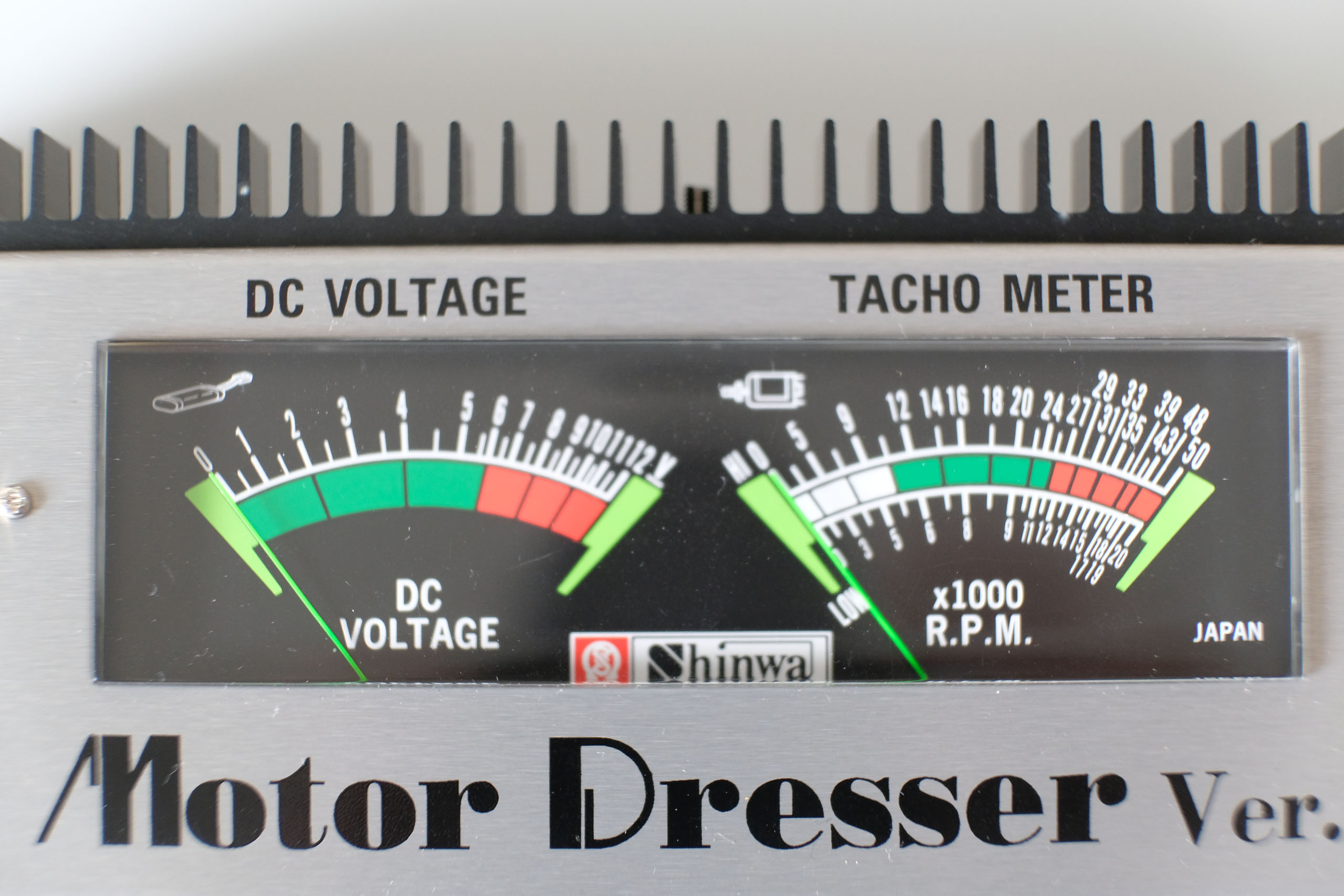

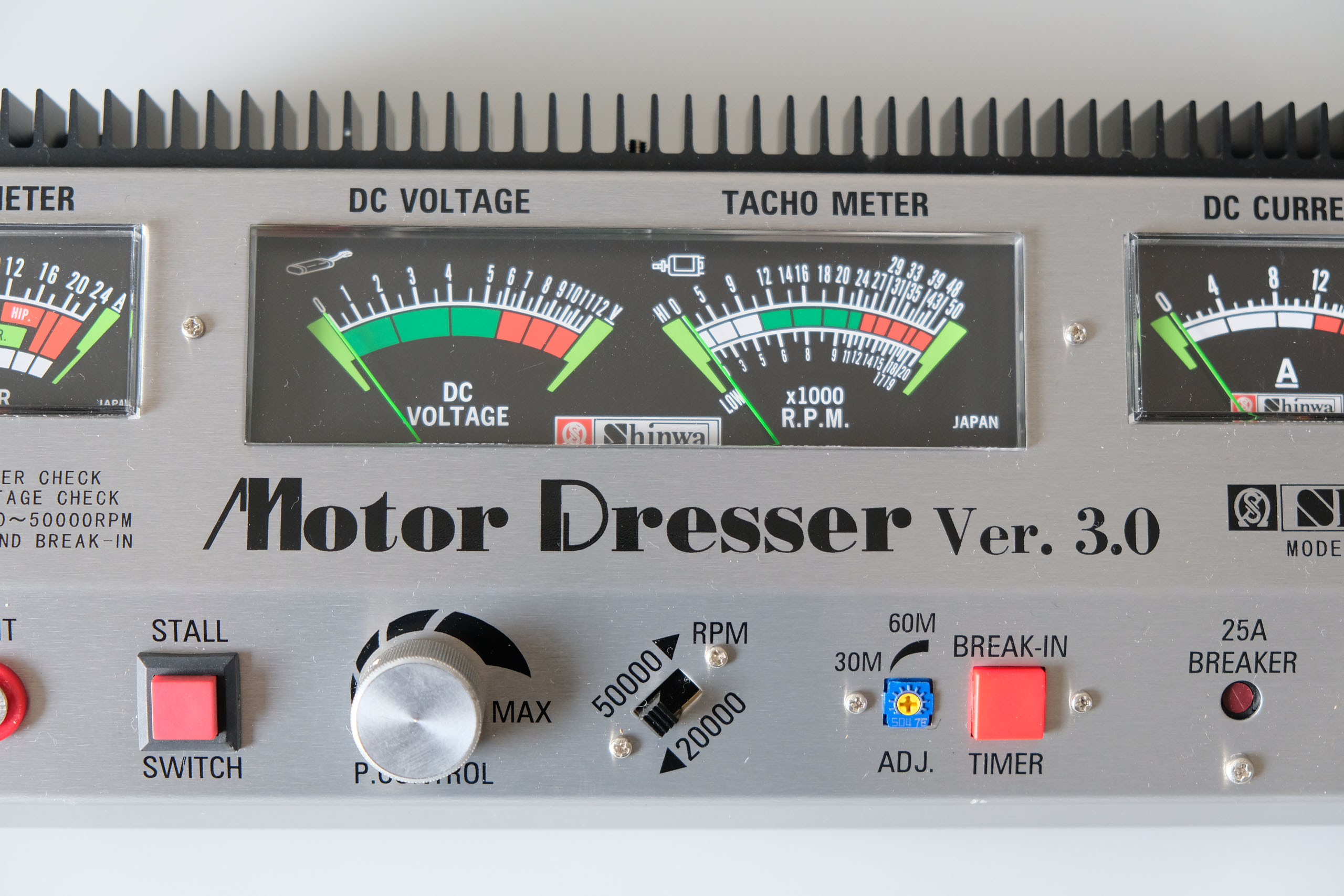

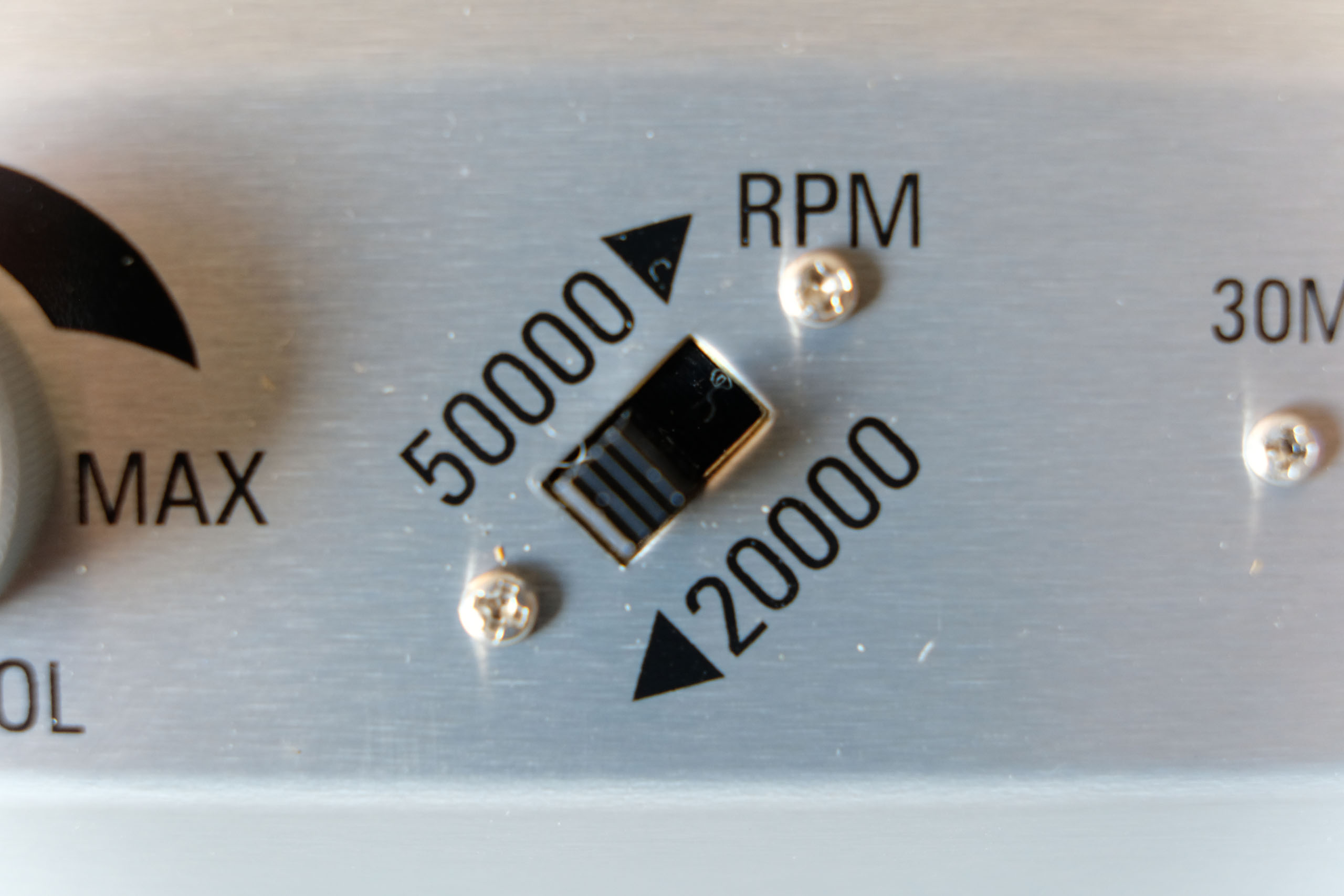

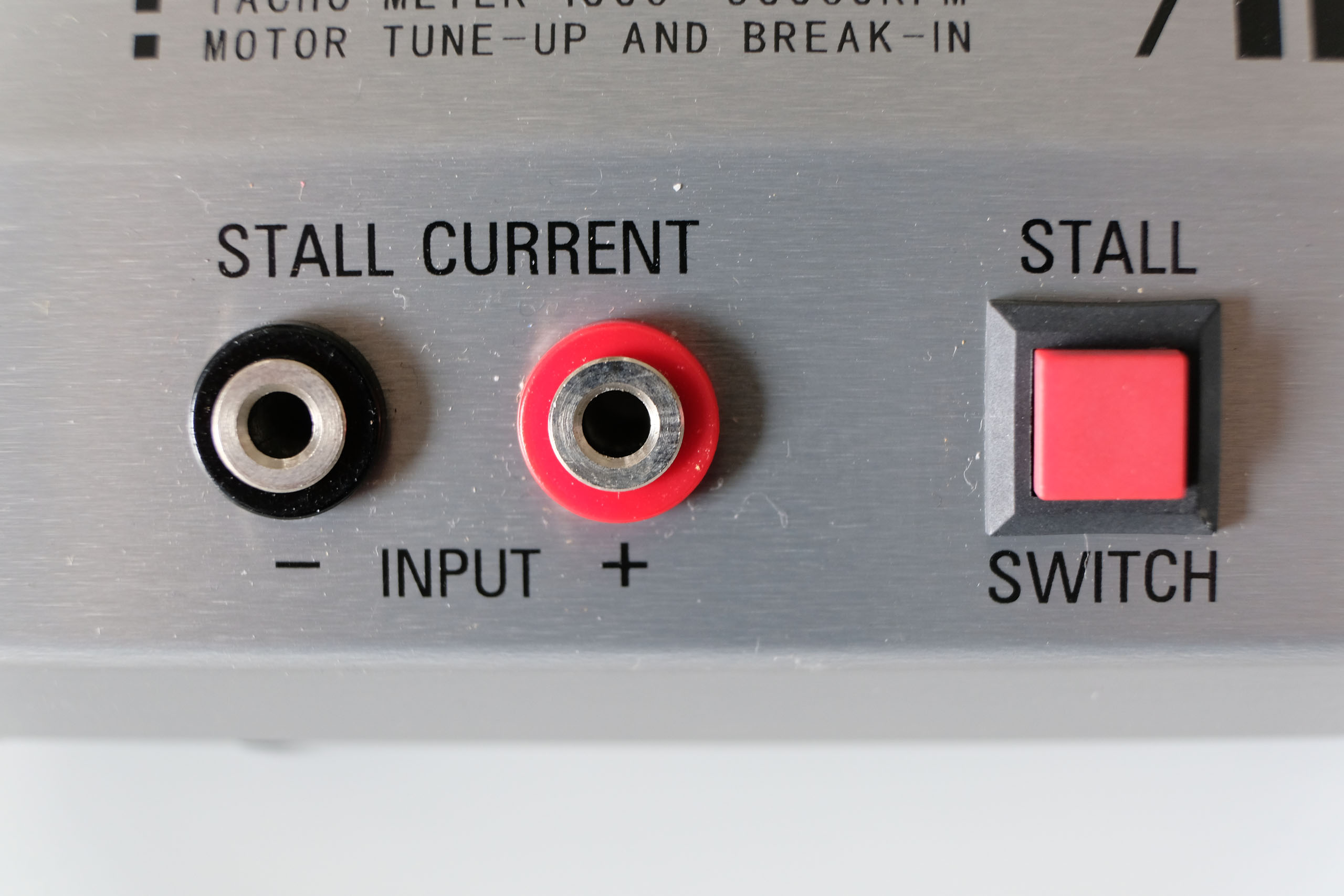

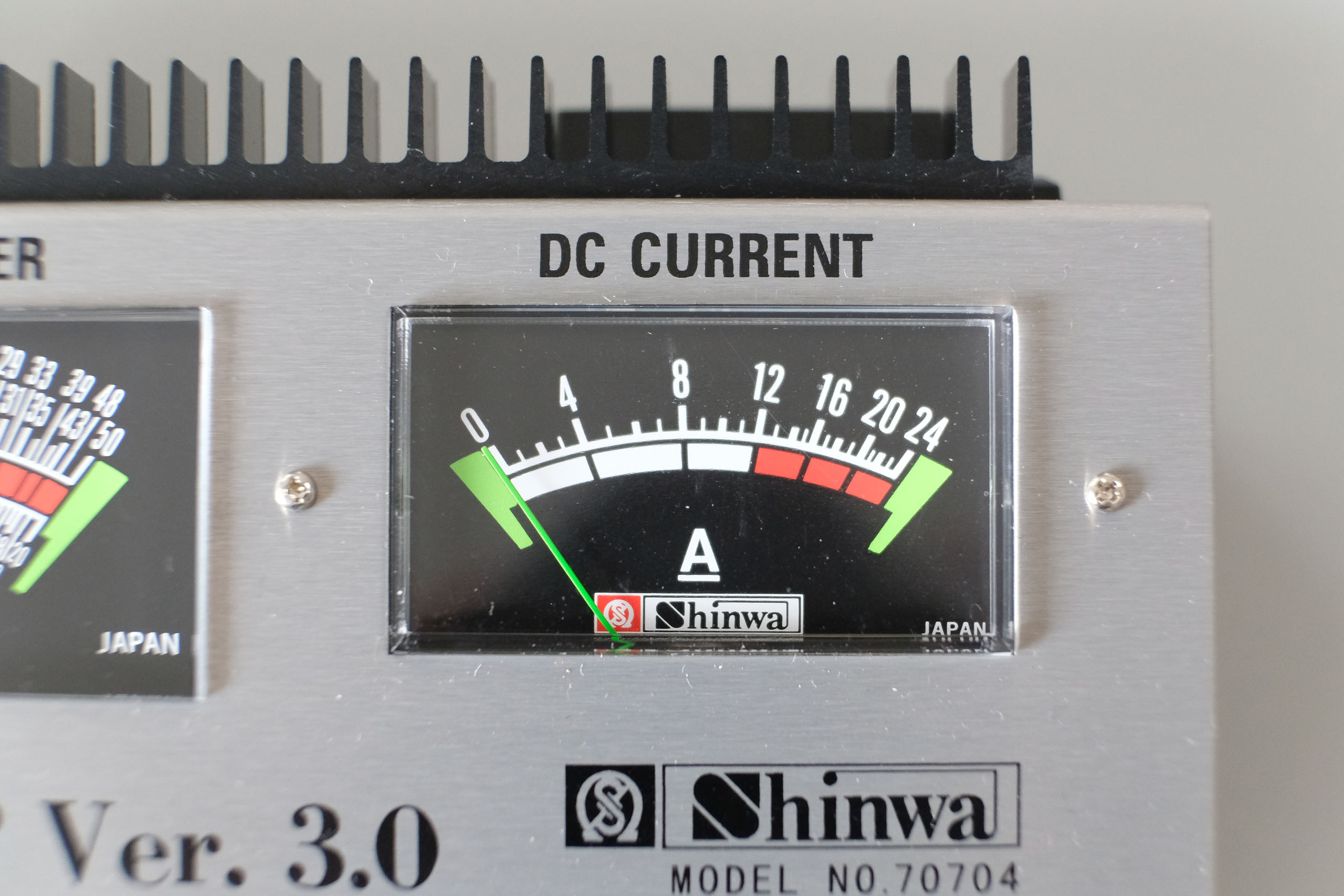

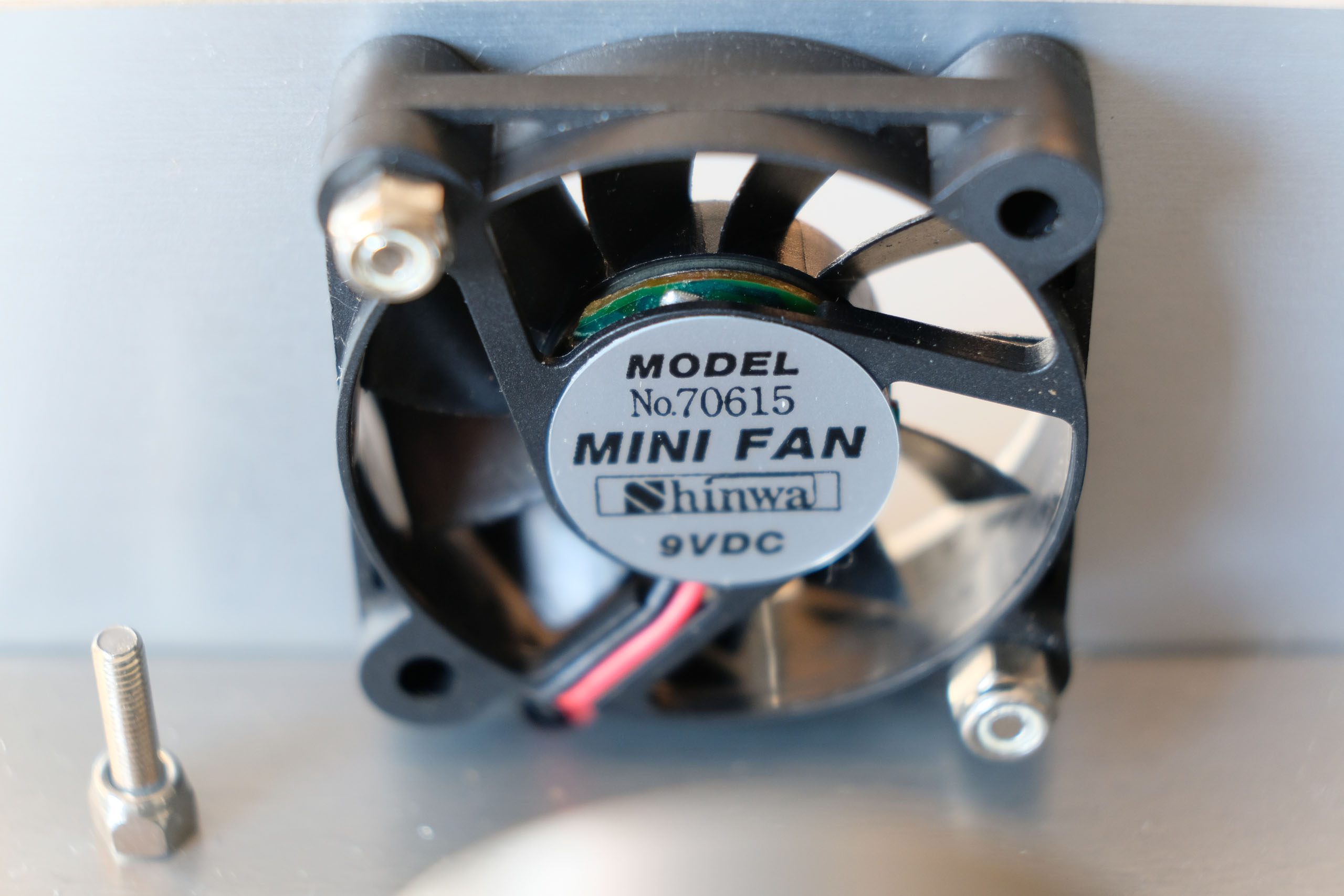

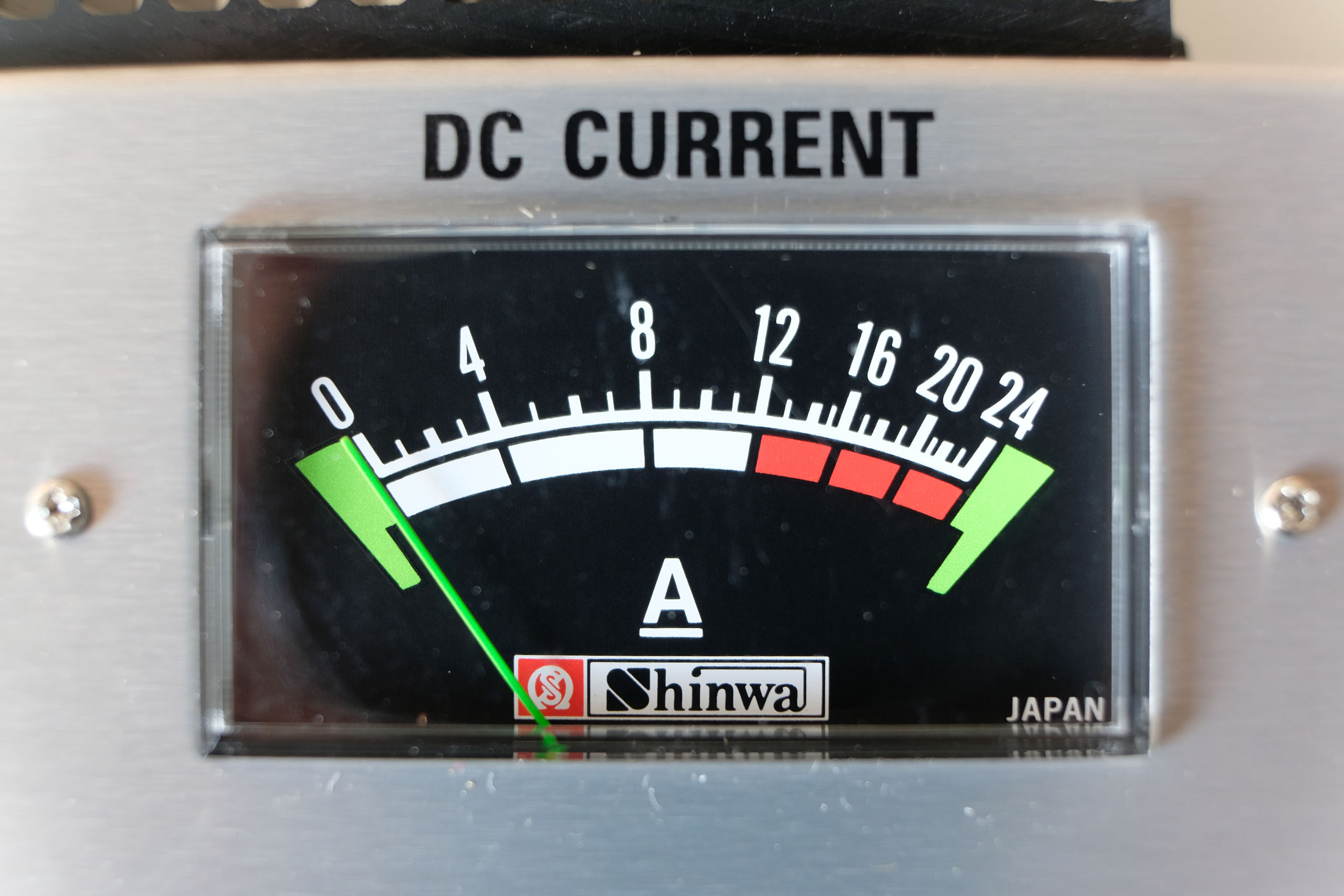

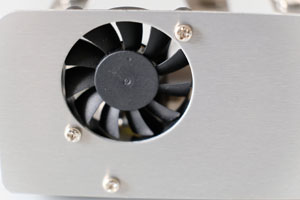

Le banc comprend une console principale comportant un boîter en tôle d'aluminium brossé à la réalisation très soigné dont la façade porte trois vumètres analogiques, un premier qui traduit la puissance ("Power Meter"), un second double au centre pour le voltage ("DC Voltage") et la vitesse de rotation ("Tacho Meter"), et un troisième pour l'ampérage ("DC Current"), ainsi des boutons physiques, un switch, un potentiomètre, un bouton rotatif en aluminium et un bornier de branchement. La face arrière comporte un énorme radiateur anodisé de couleur noire.

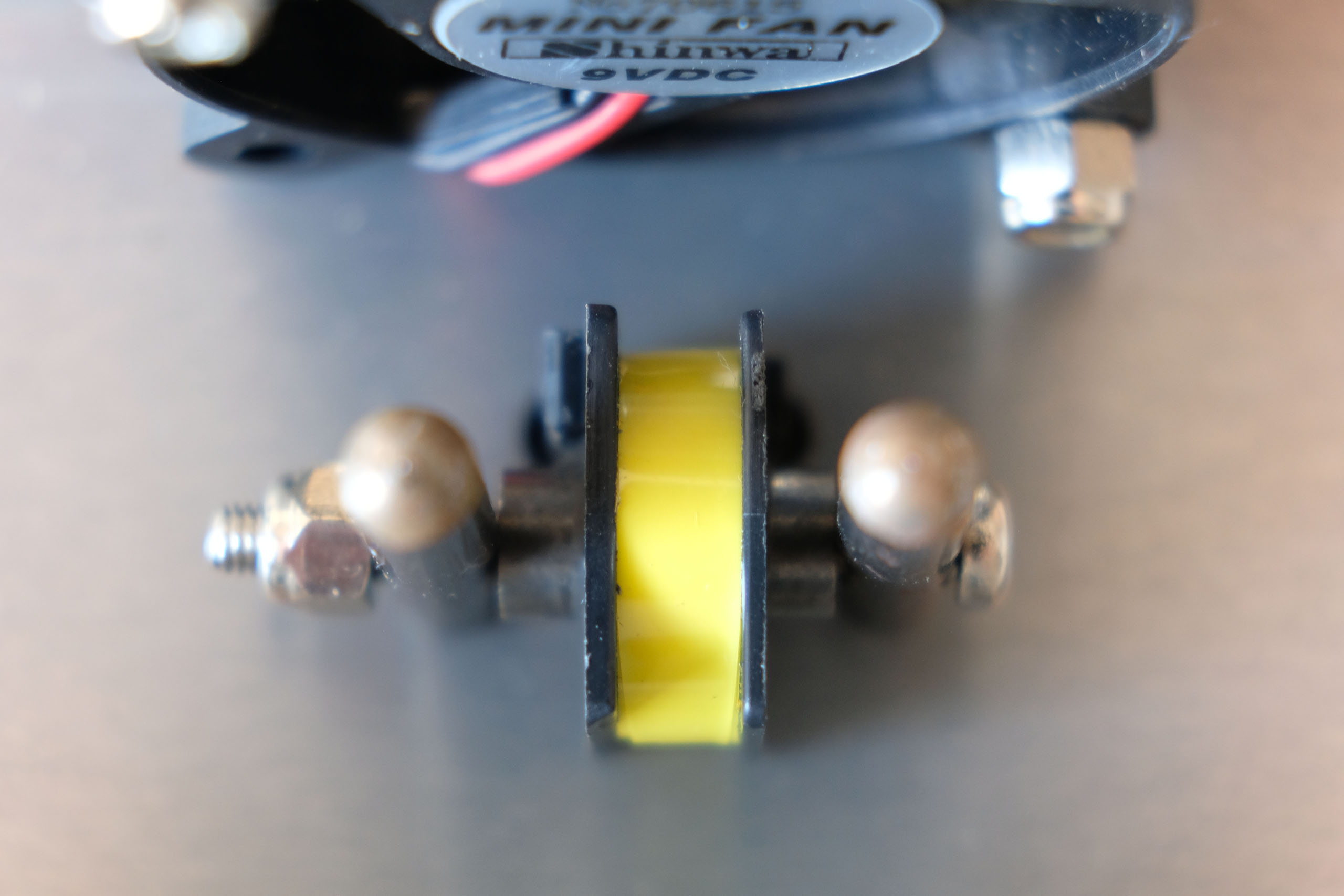

Il comprend également une base comportant deux supports permettant de monter le moteur à tester et le moteur esclave de référence qui servira pour les mesures. La base comporte un capteur magnétique associé à une poulie portant un aimant annulaire à monter sur le moteur pour la mesure de la vitesse de rotation. Il porte également deux ventilateurs visiblement haut-de-gamme pour le refroidissement de chaque moteur.

Il est intéressant de comparer la conception de ce Shinwa Motor Dresser version 3.0, qui représentait le haut-de-gamme pour ce type d'équipement au tout-début des années 90, avec le banc Robitronic ProMaster "Plus Version" datant de 1999, et de conception complètement différente et présenté dans un autre article dédié sur ce site.

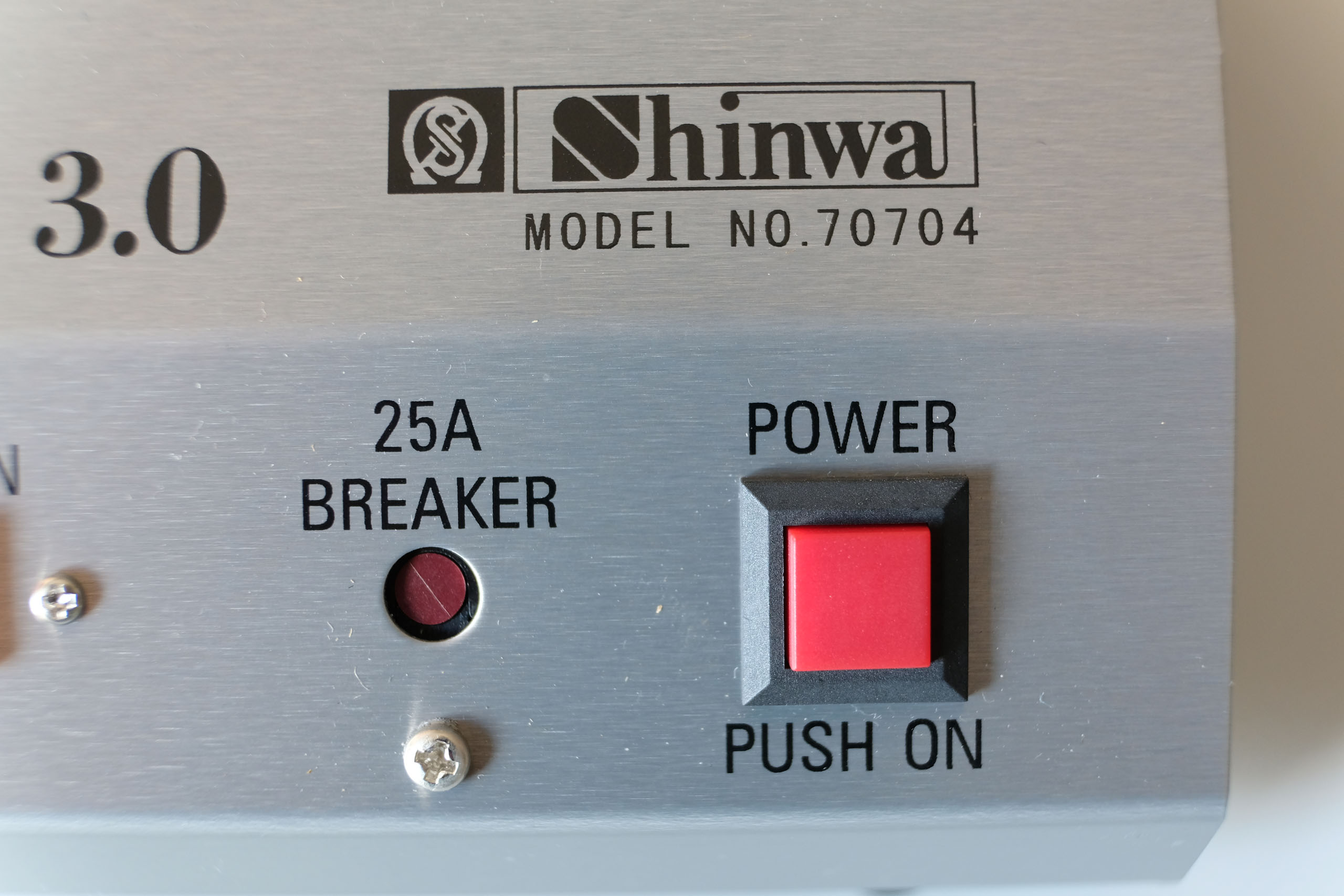

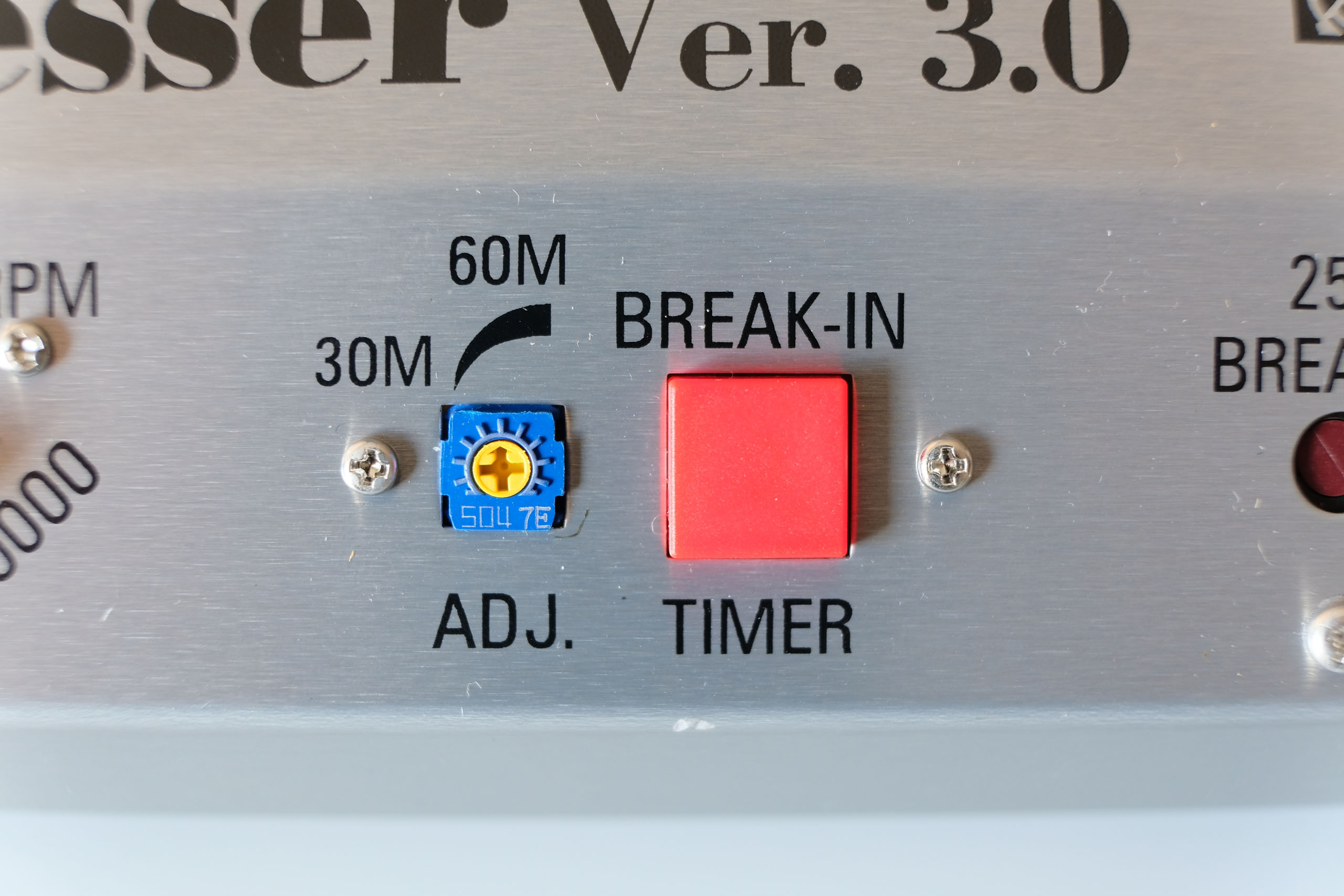

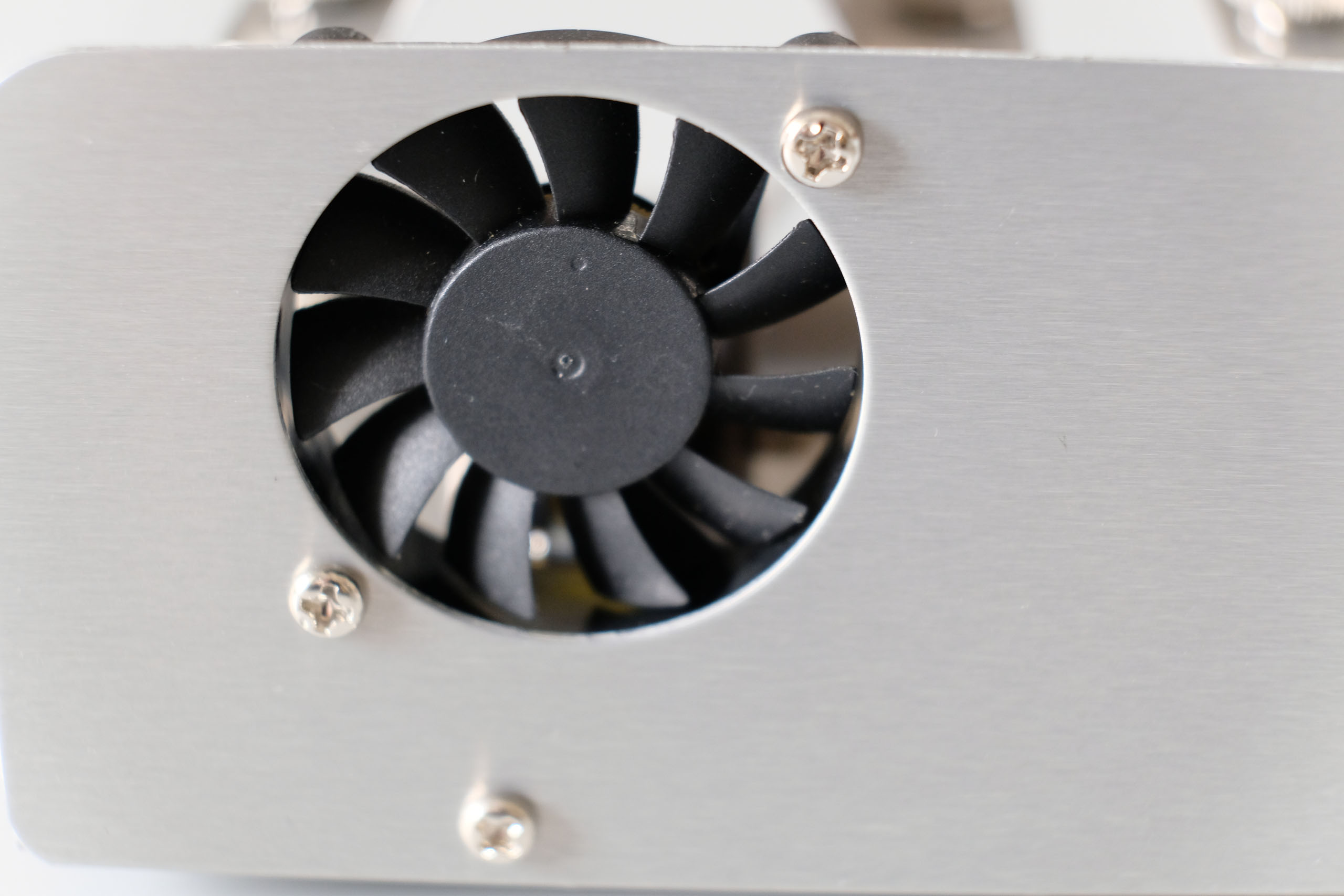

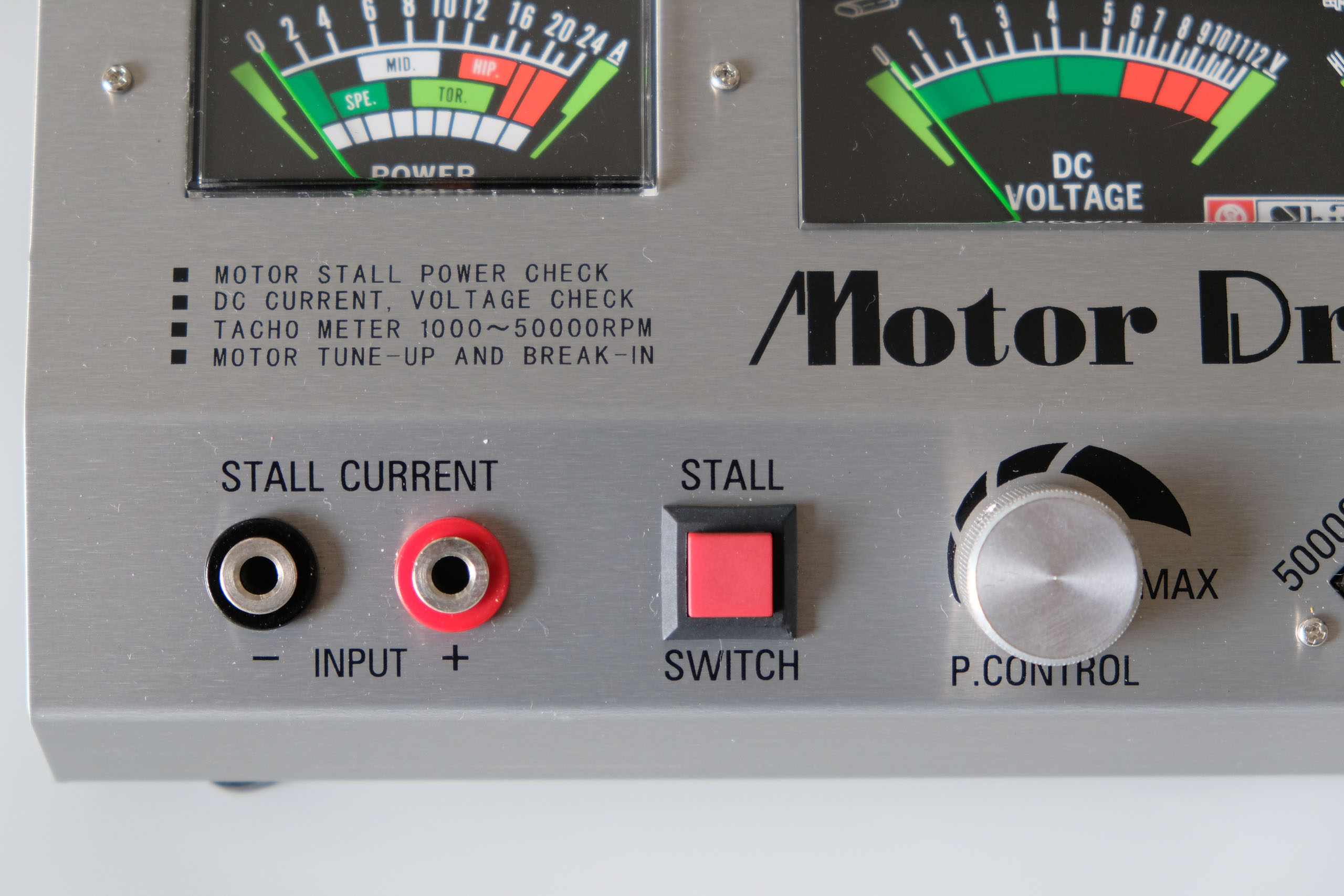

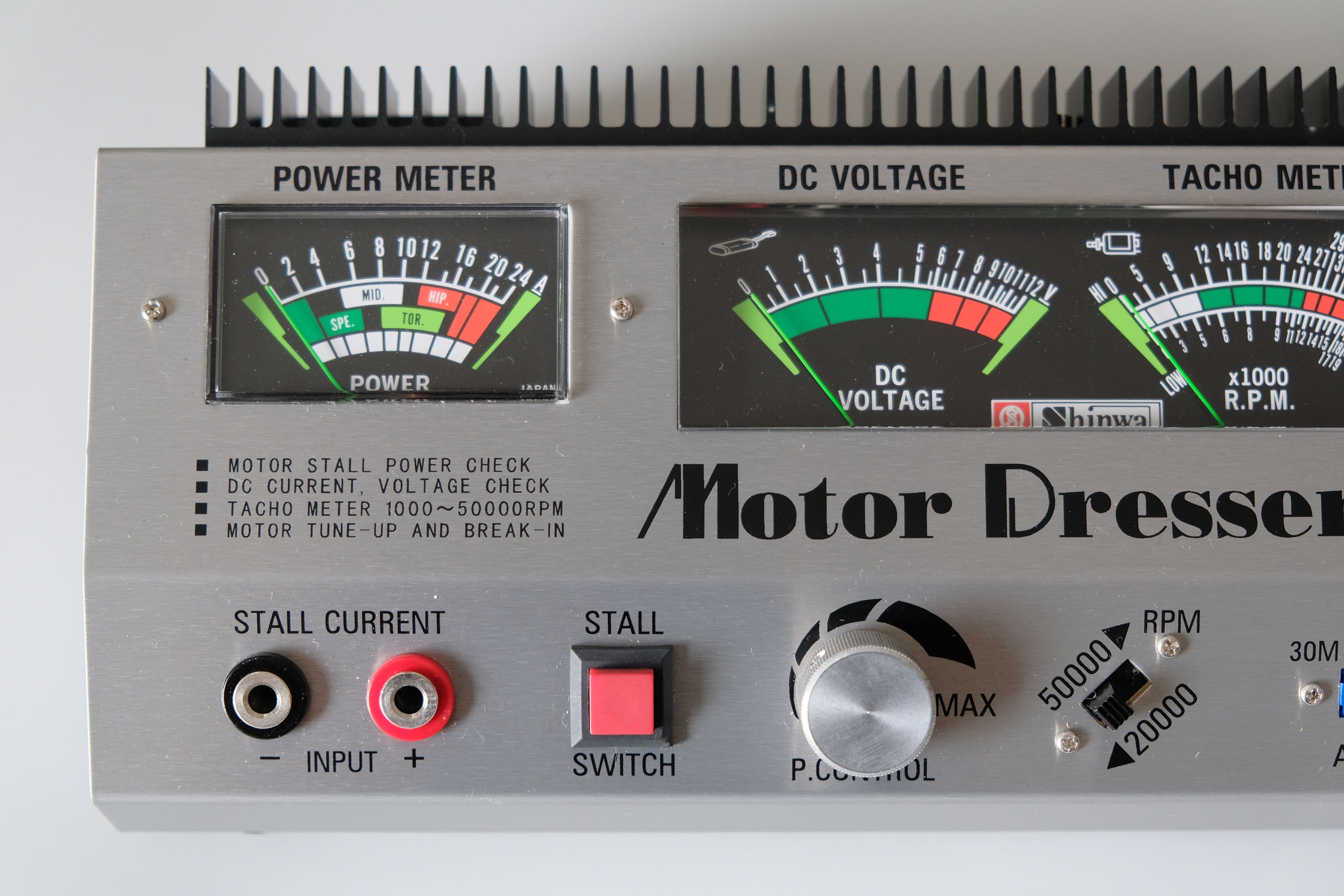

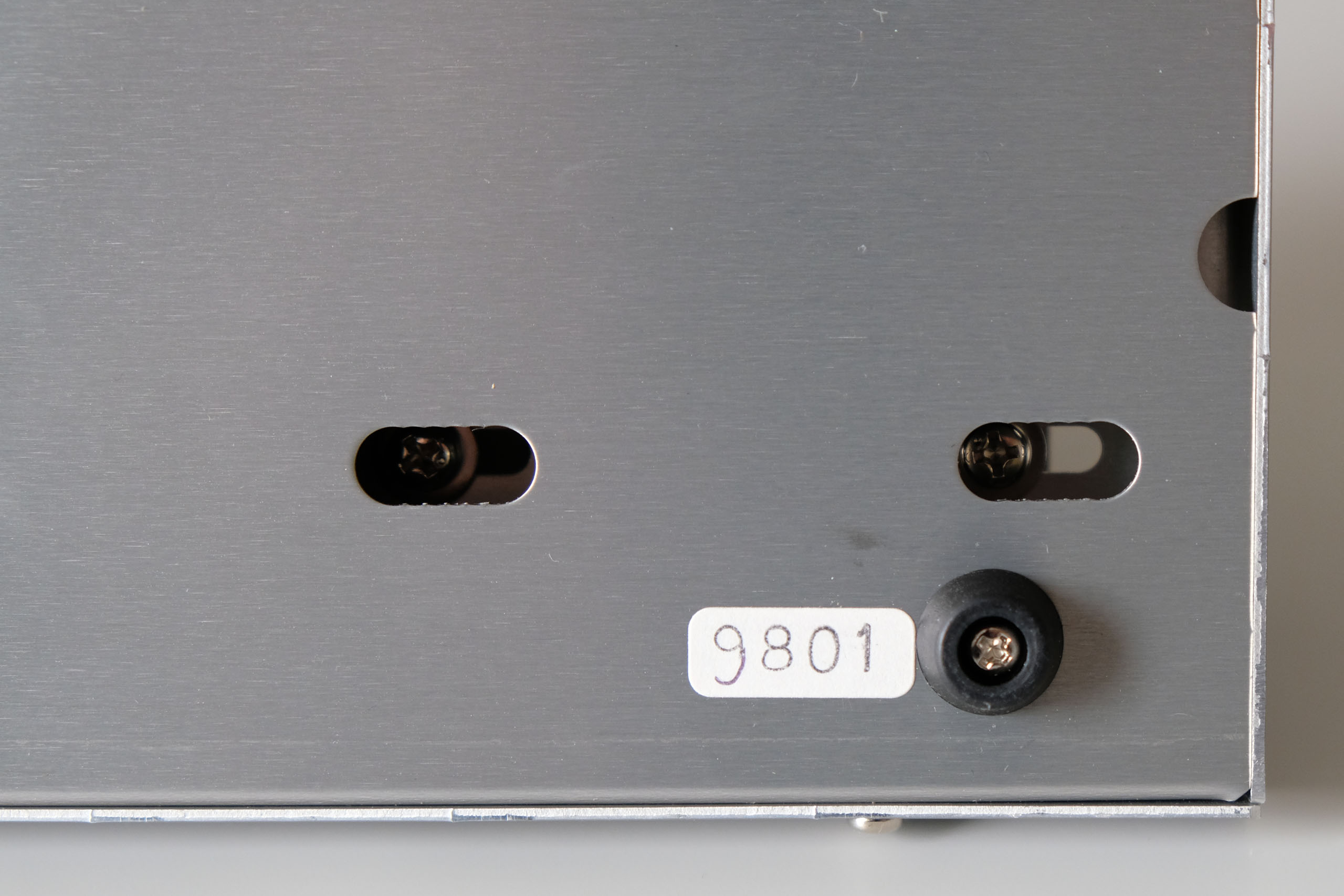

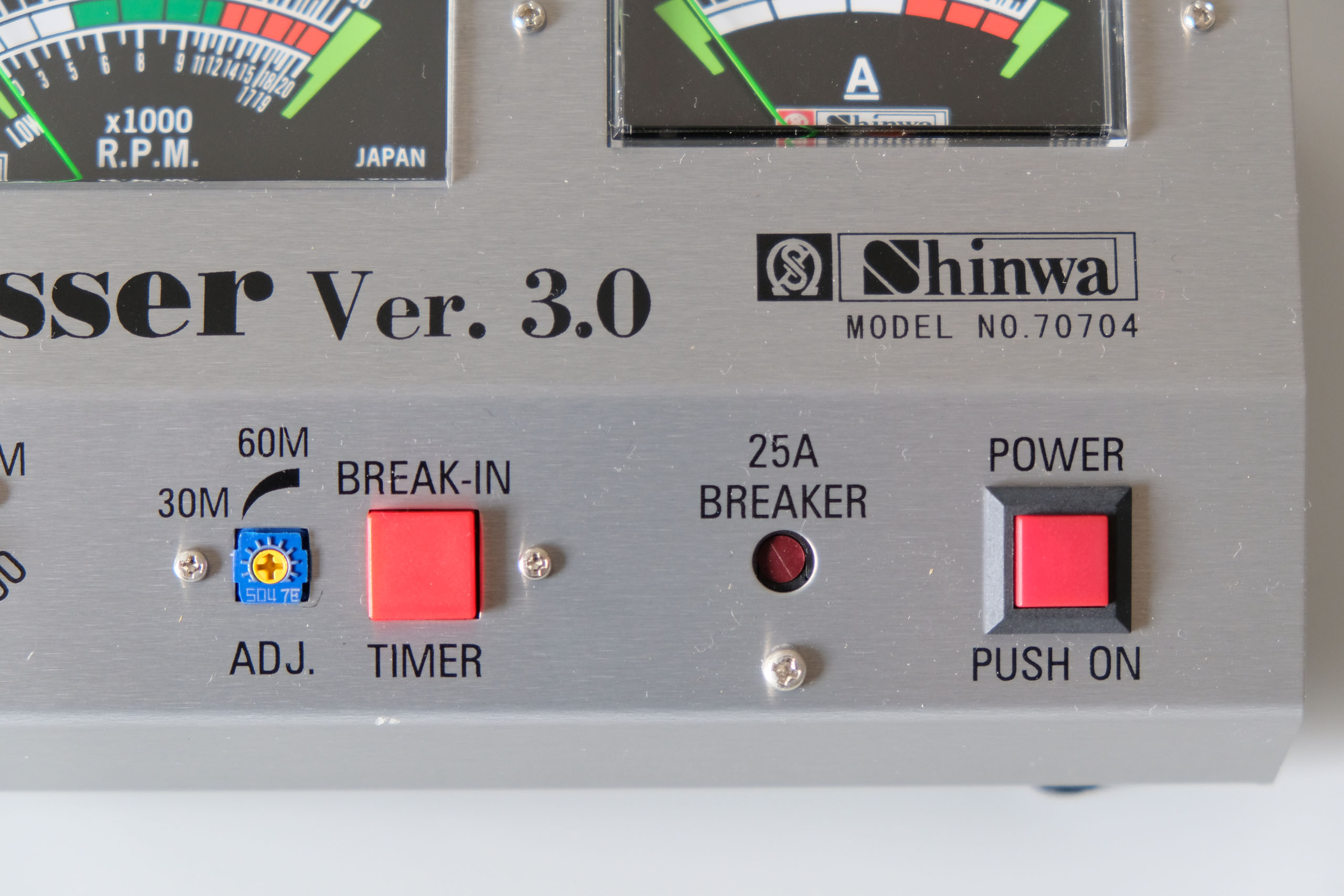

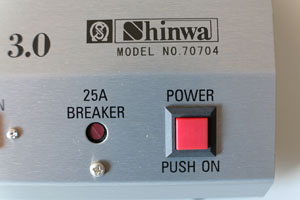

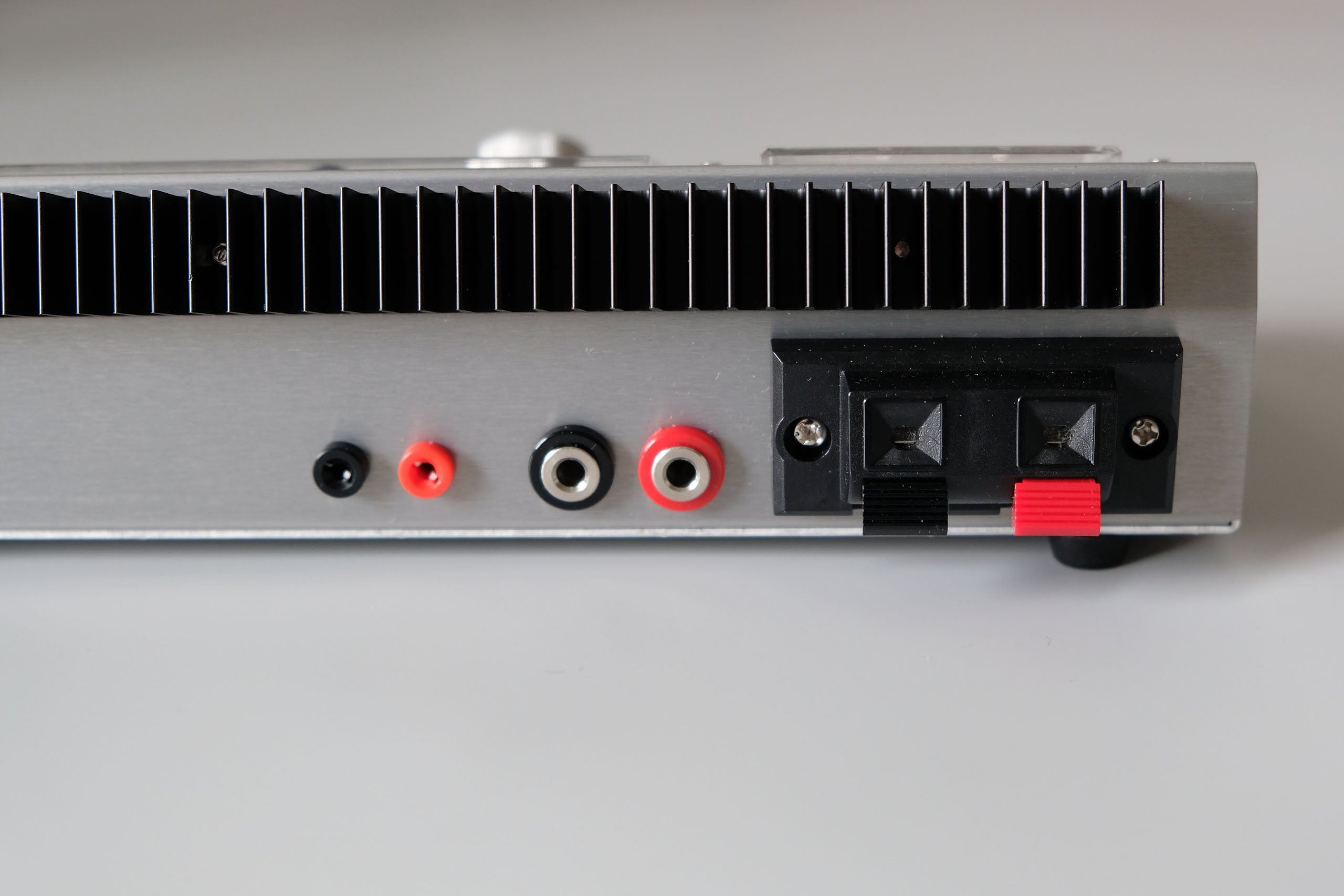

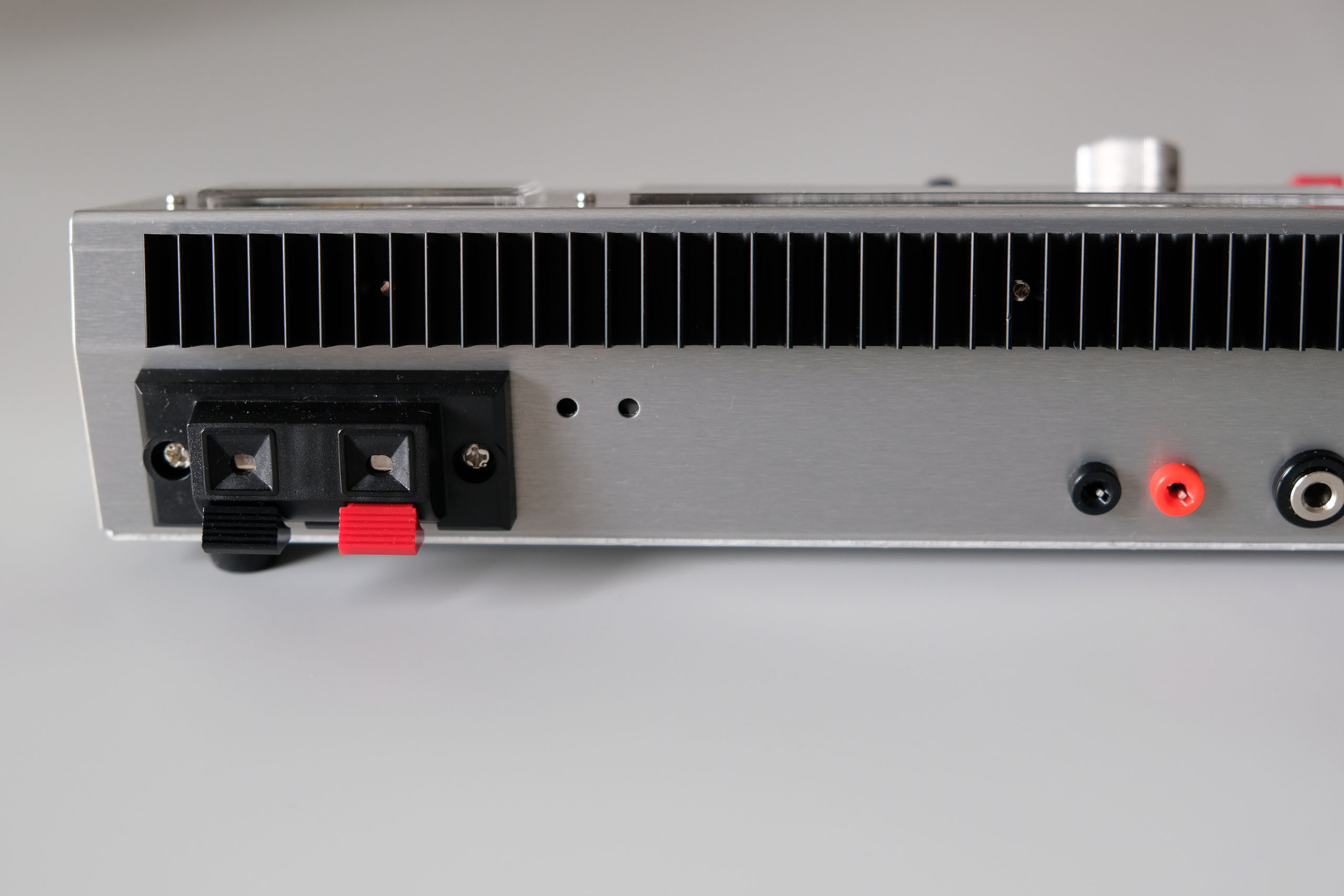

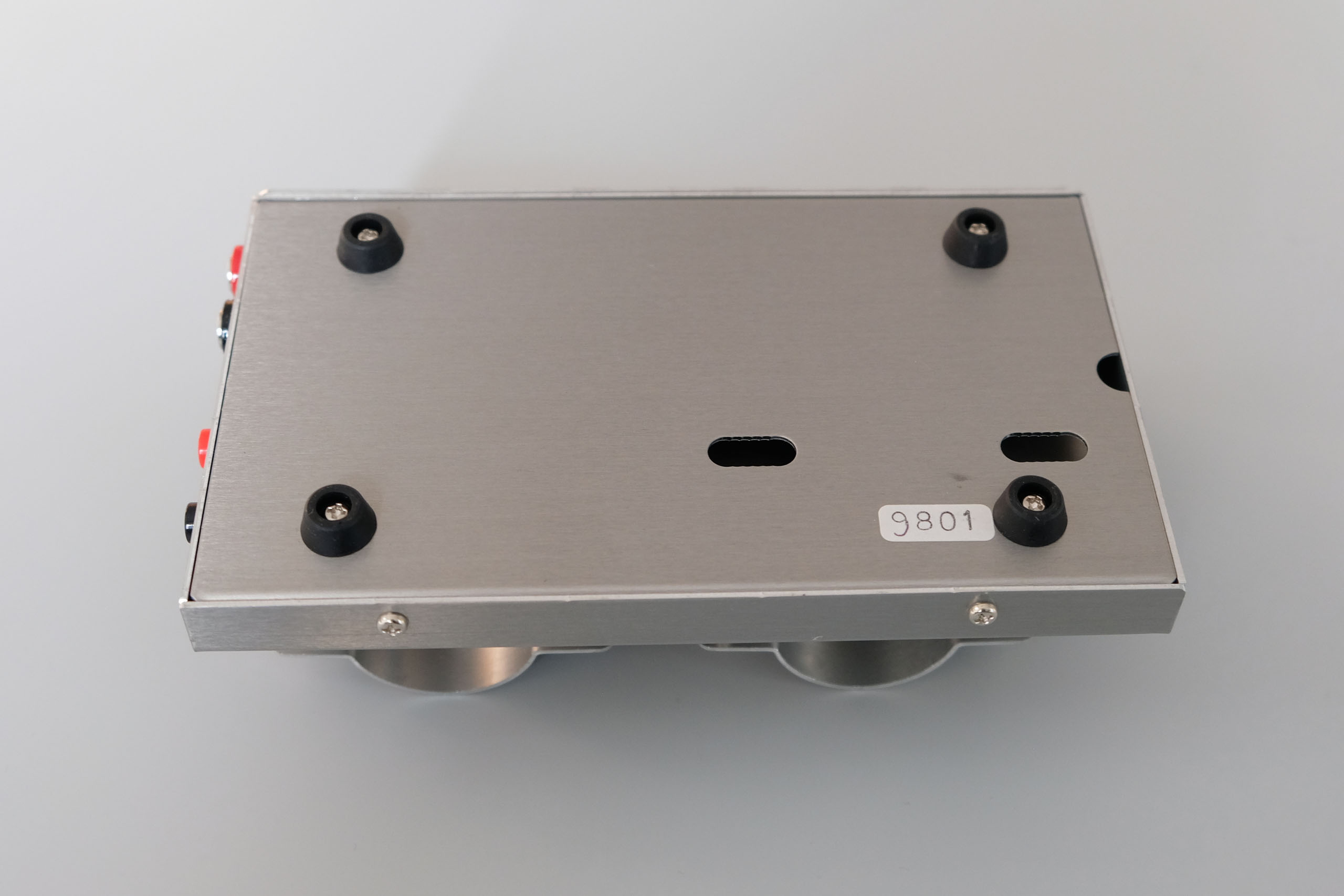

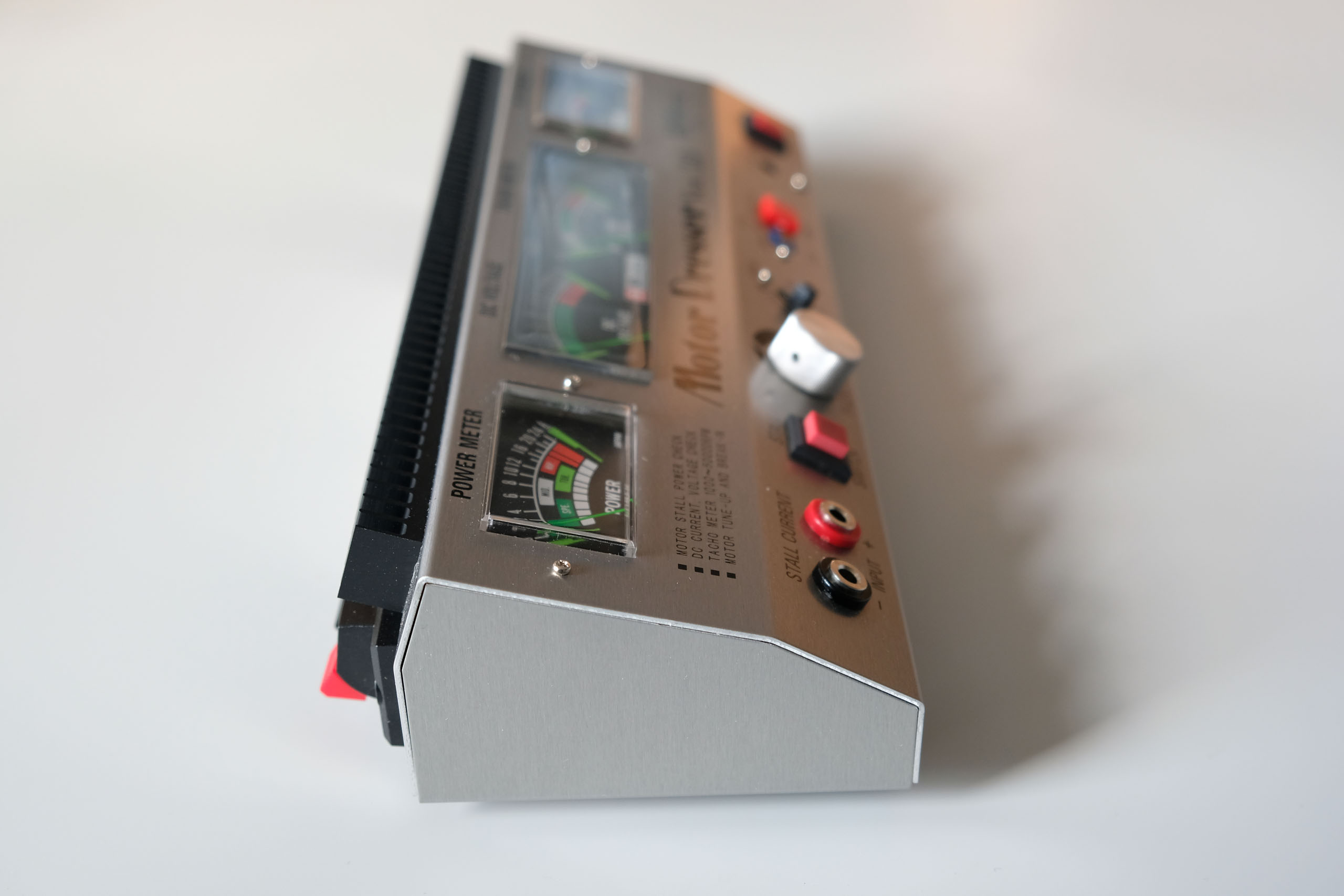

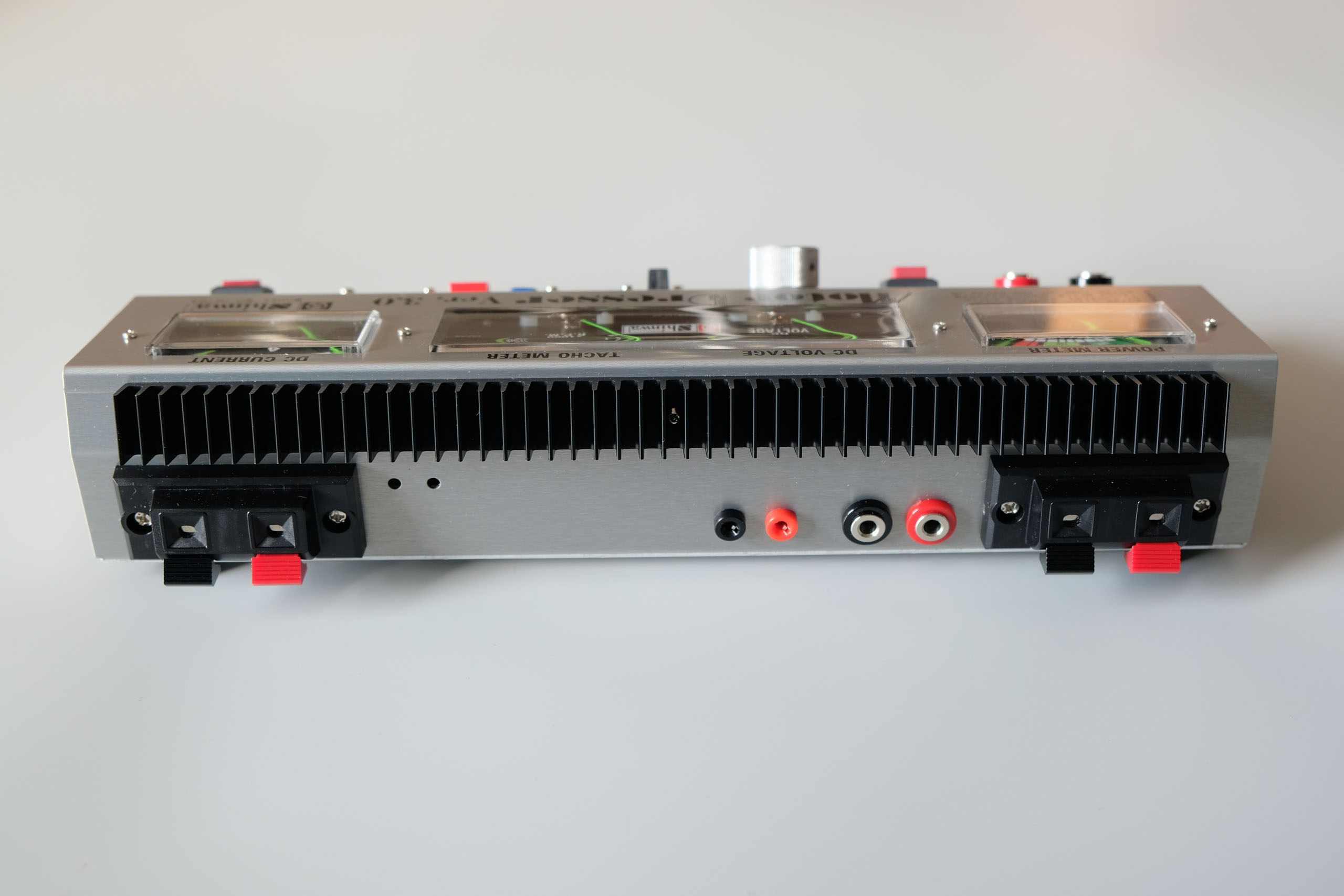

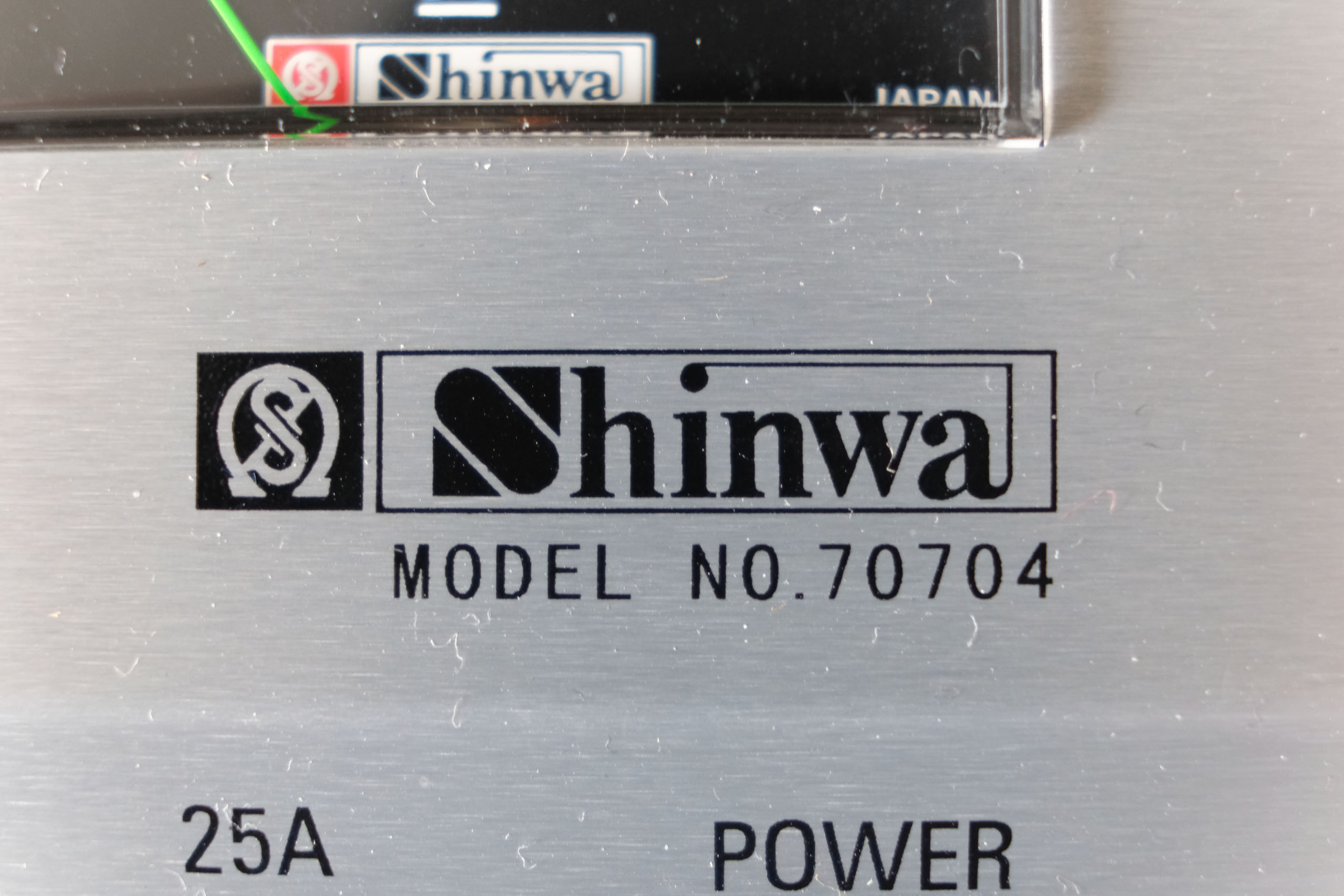

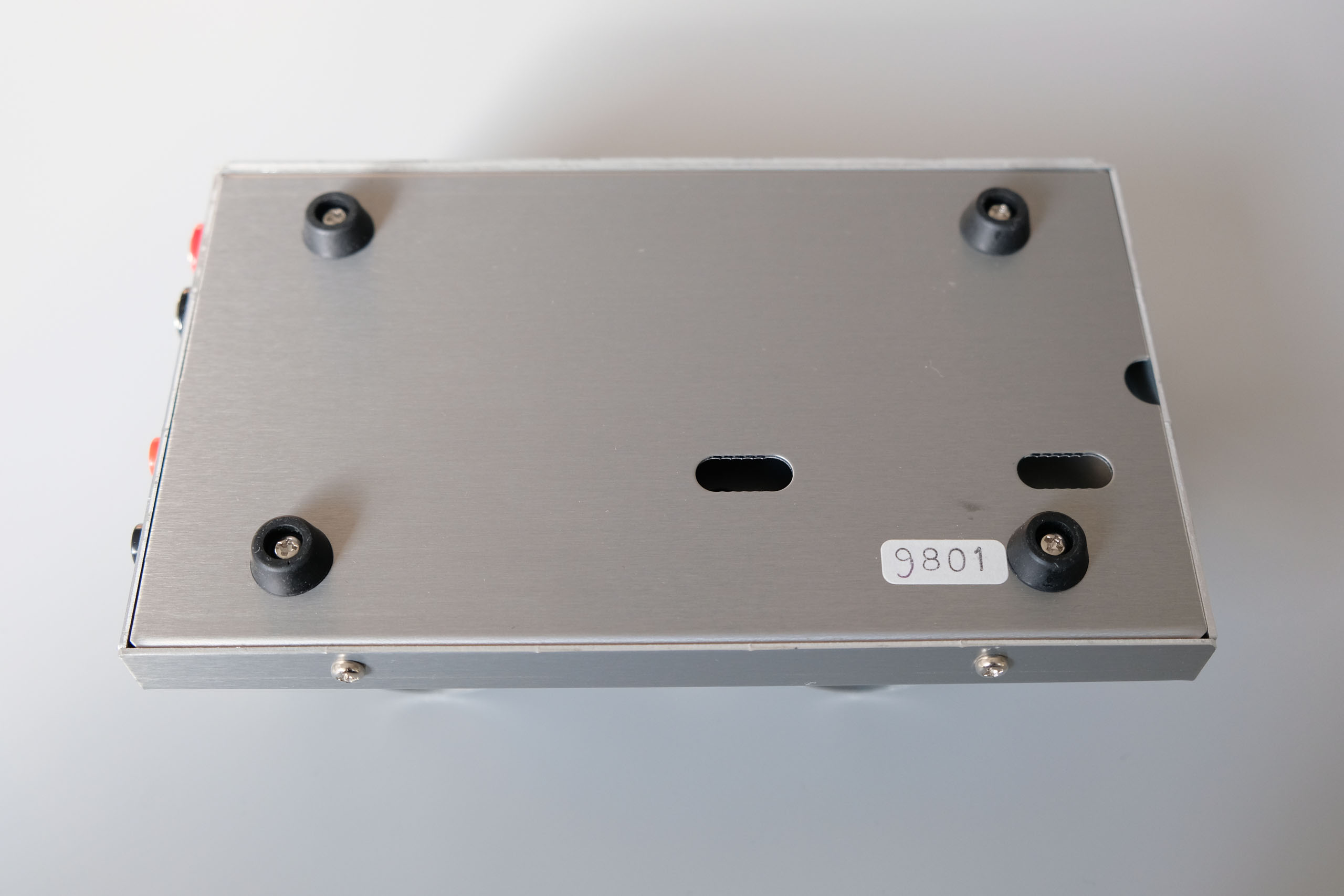

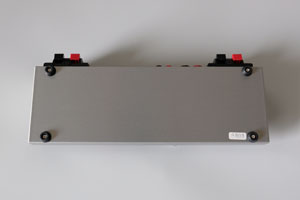

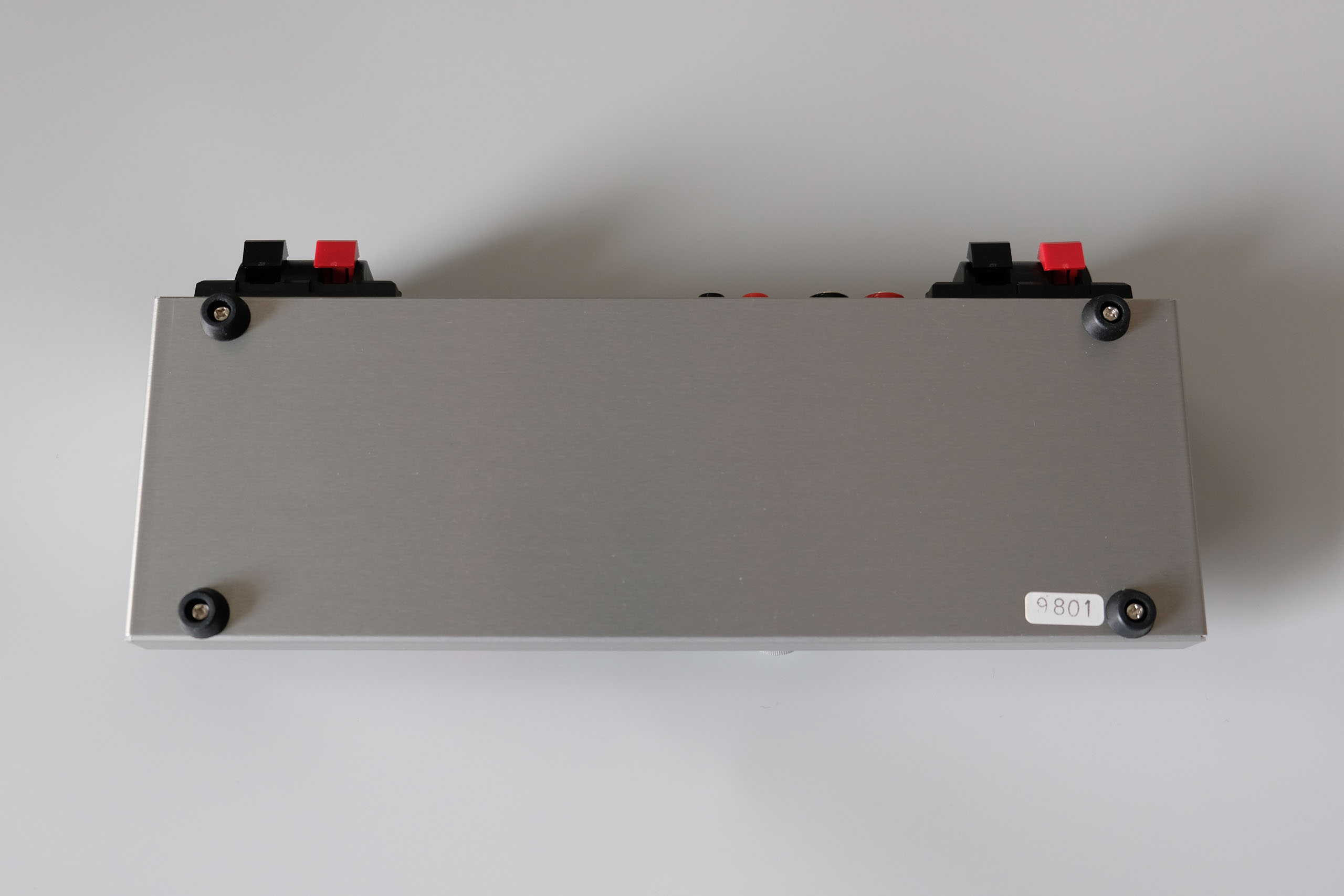

En photos ci-dessous, la console principale, qui porte une étiquette portant la référence 9801 sur la face inférieure, tout comme la base.

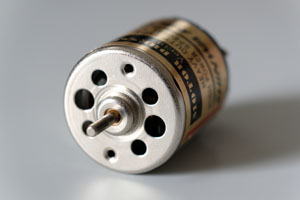

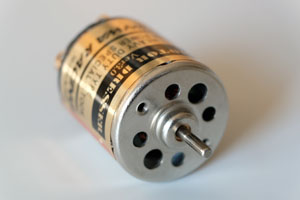

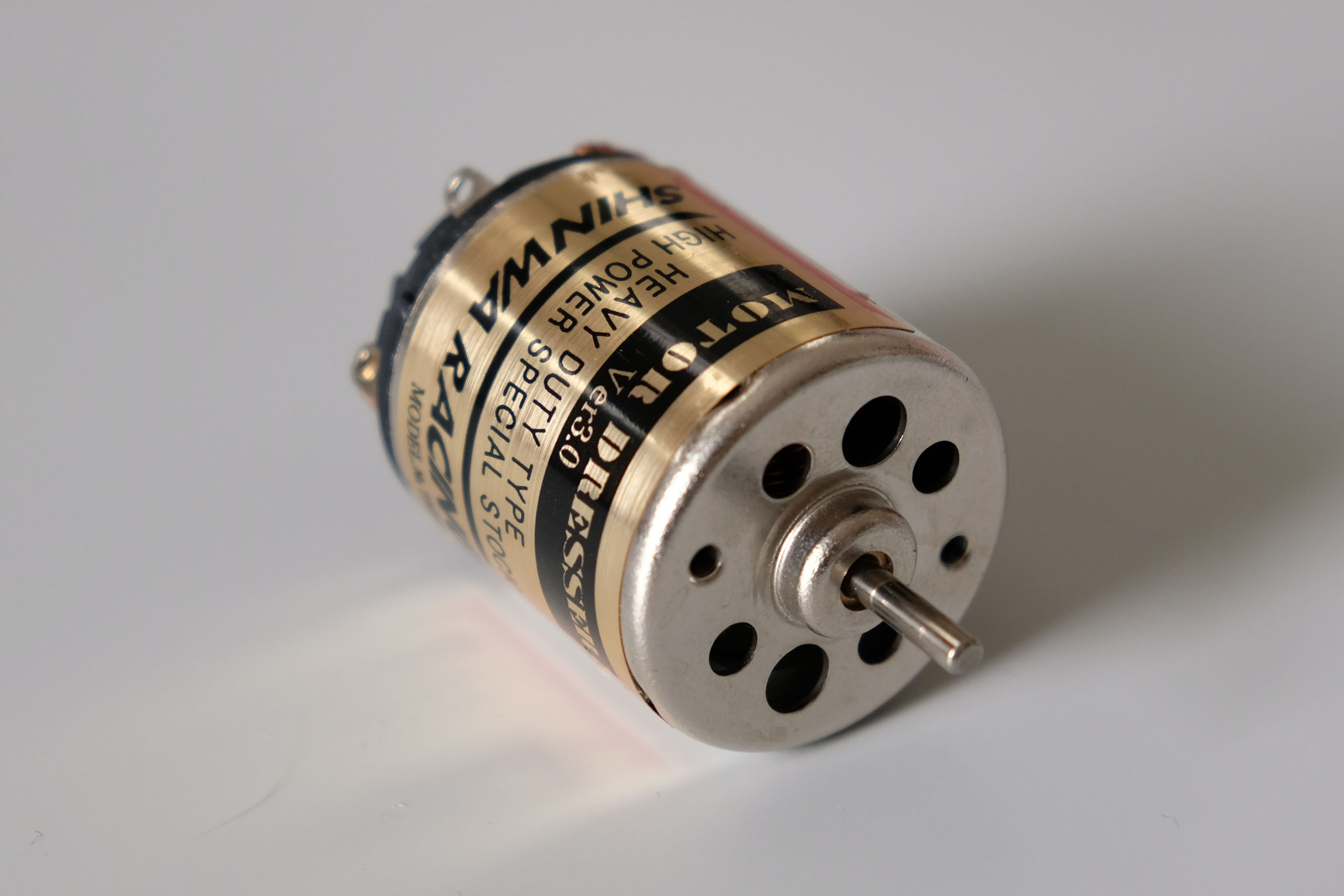

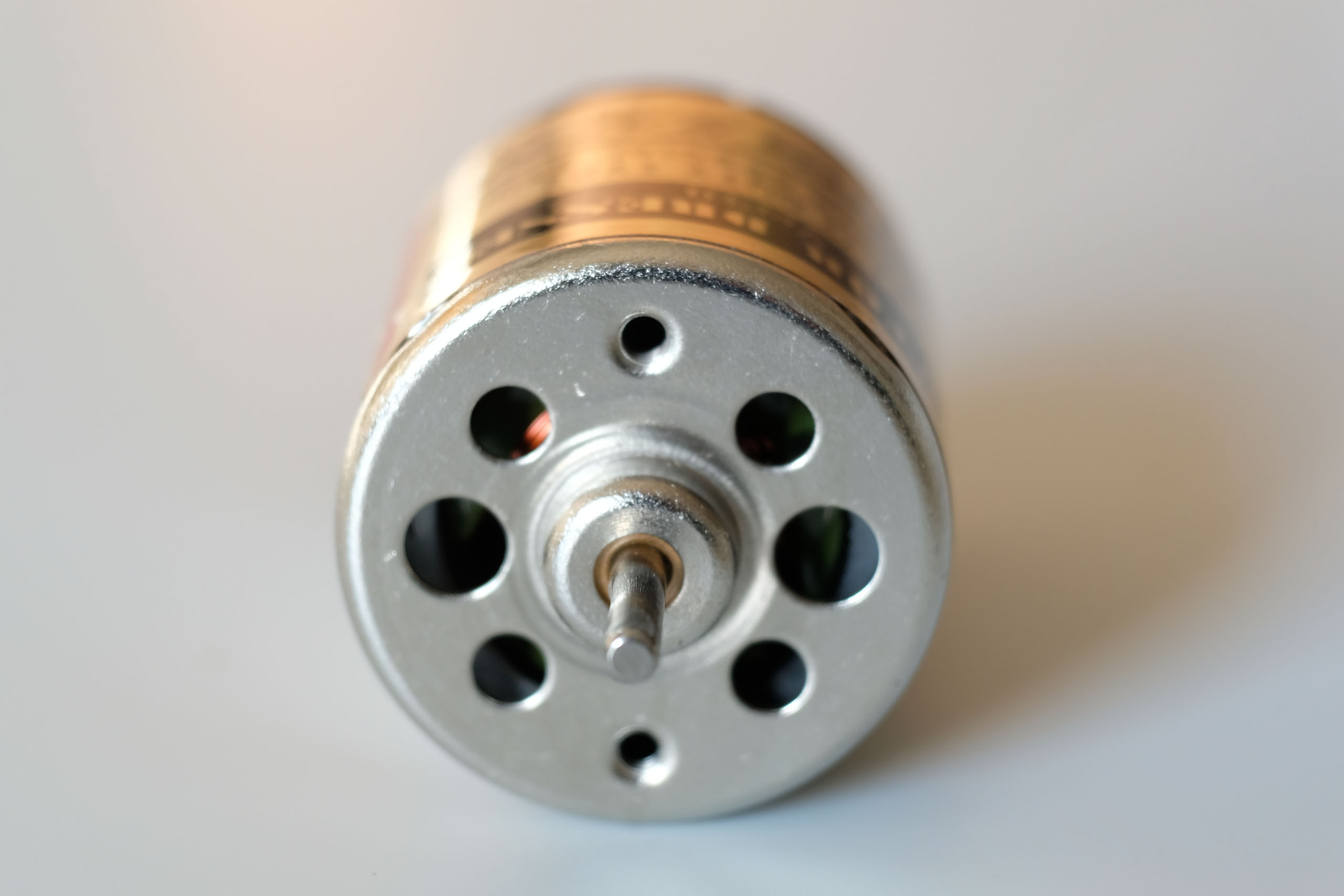

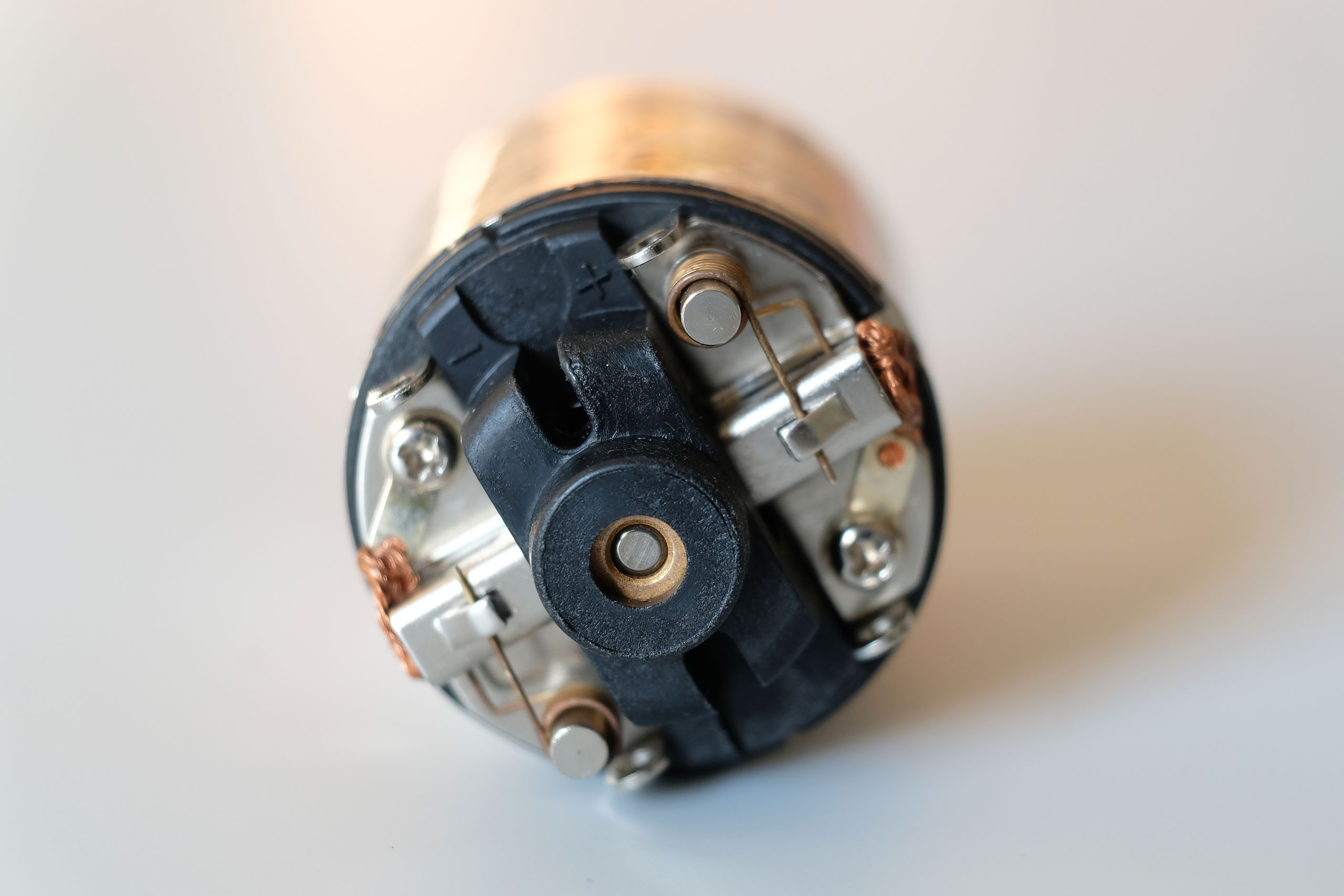

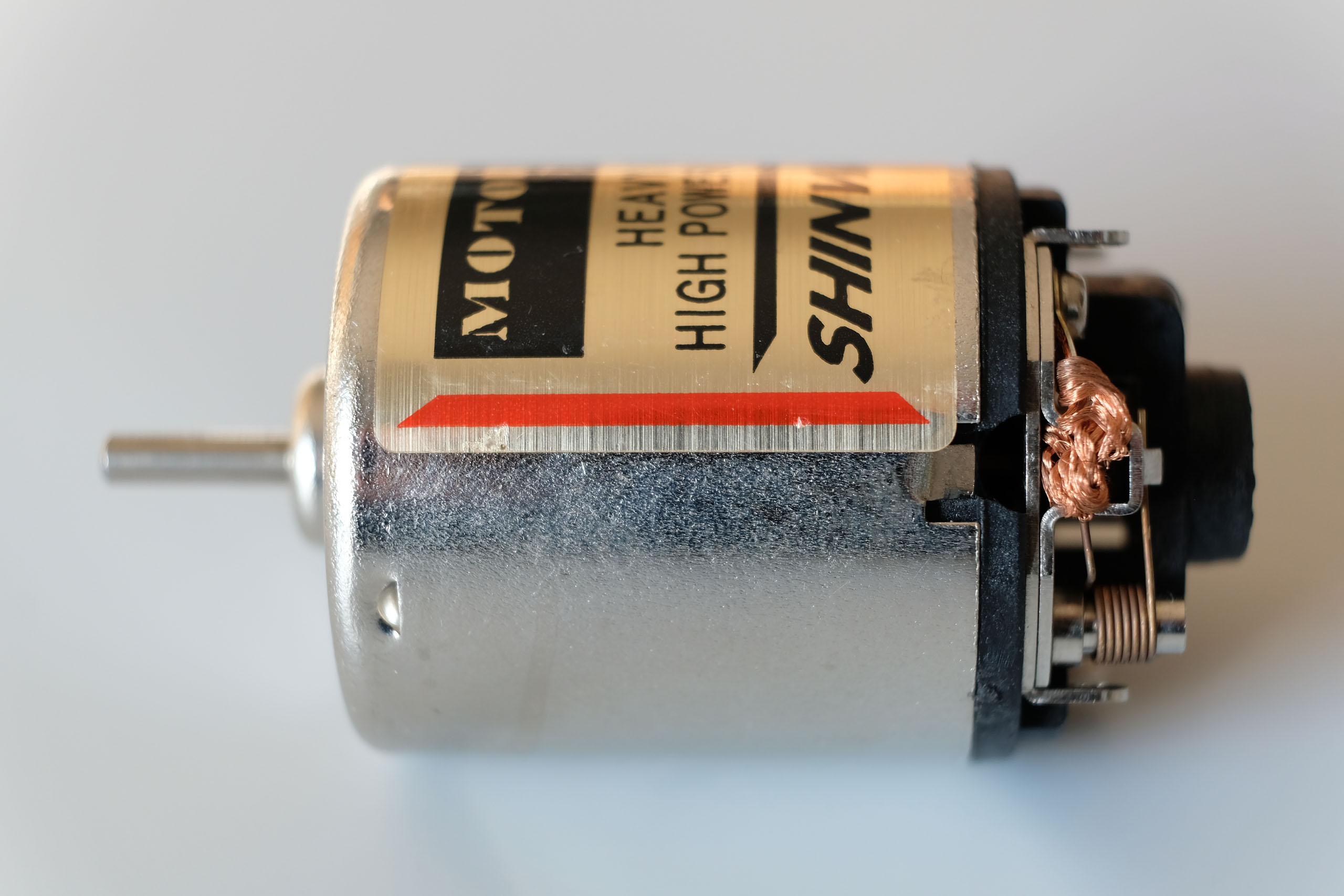

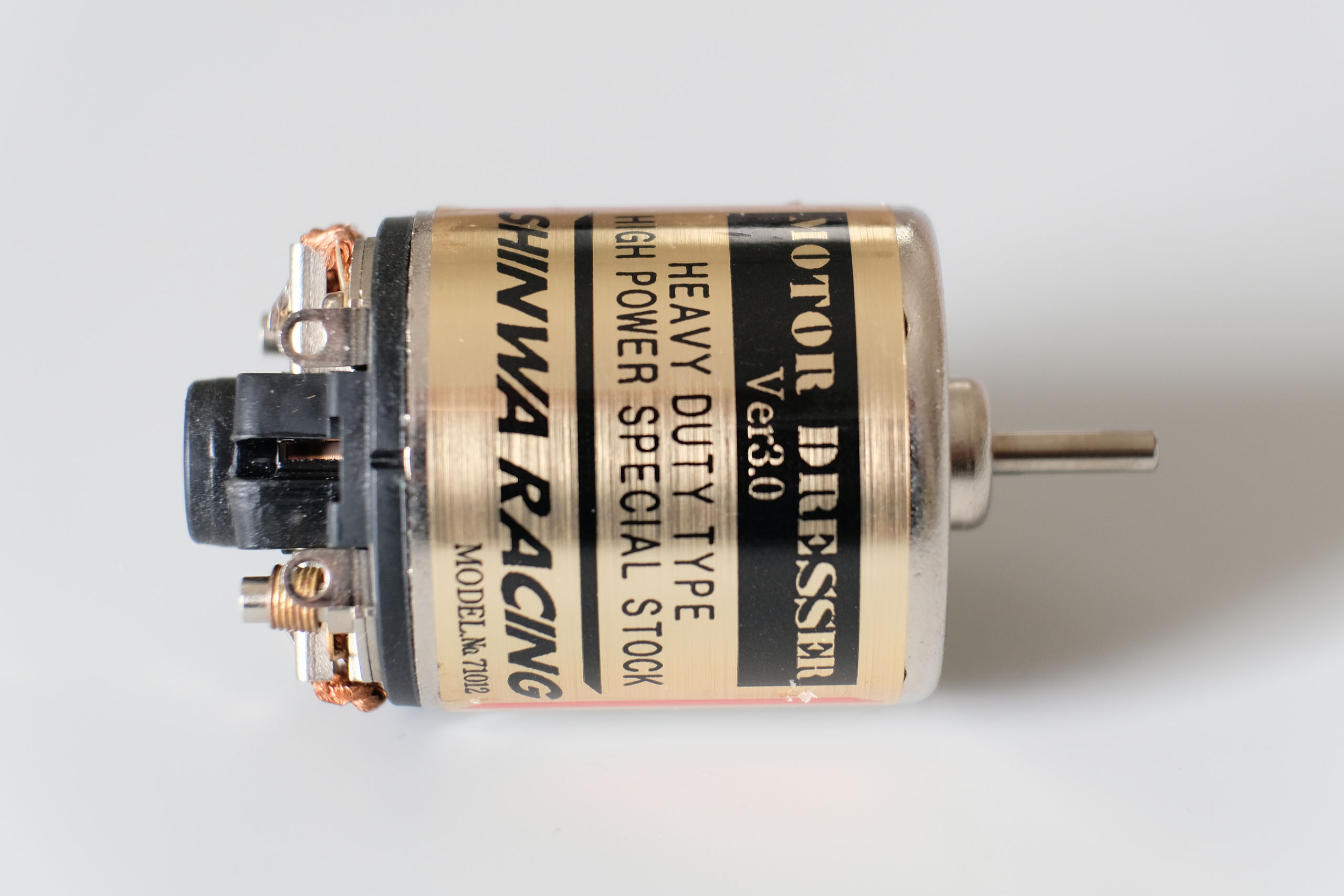

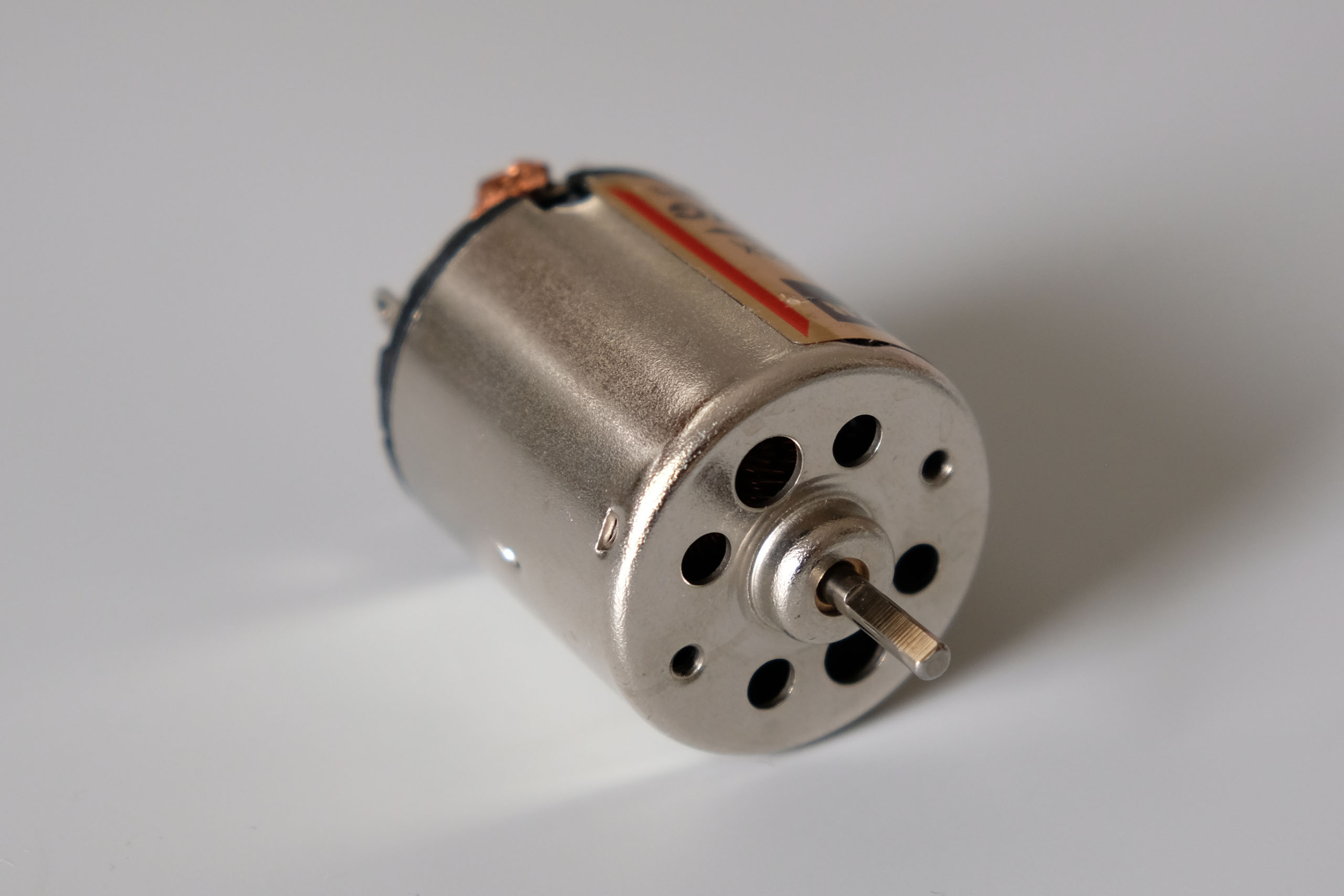

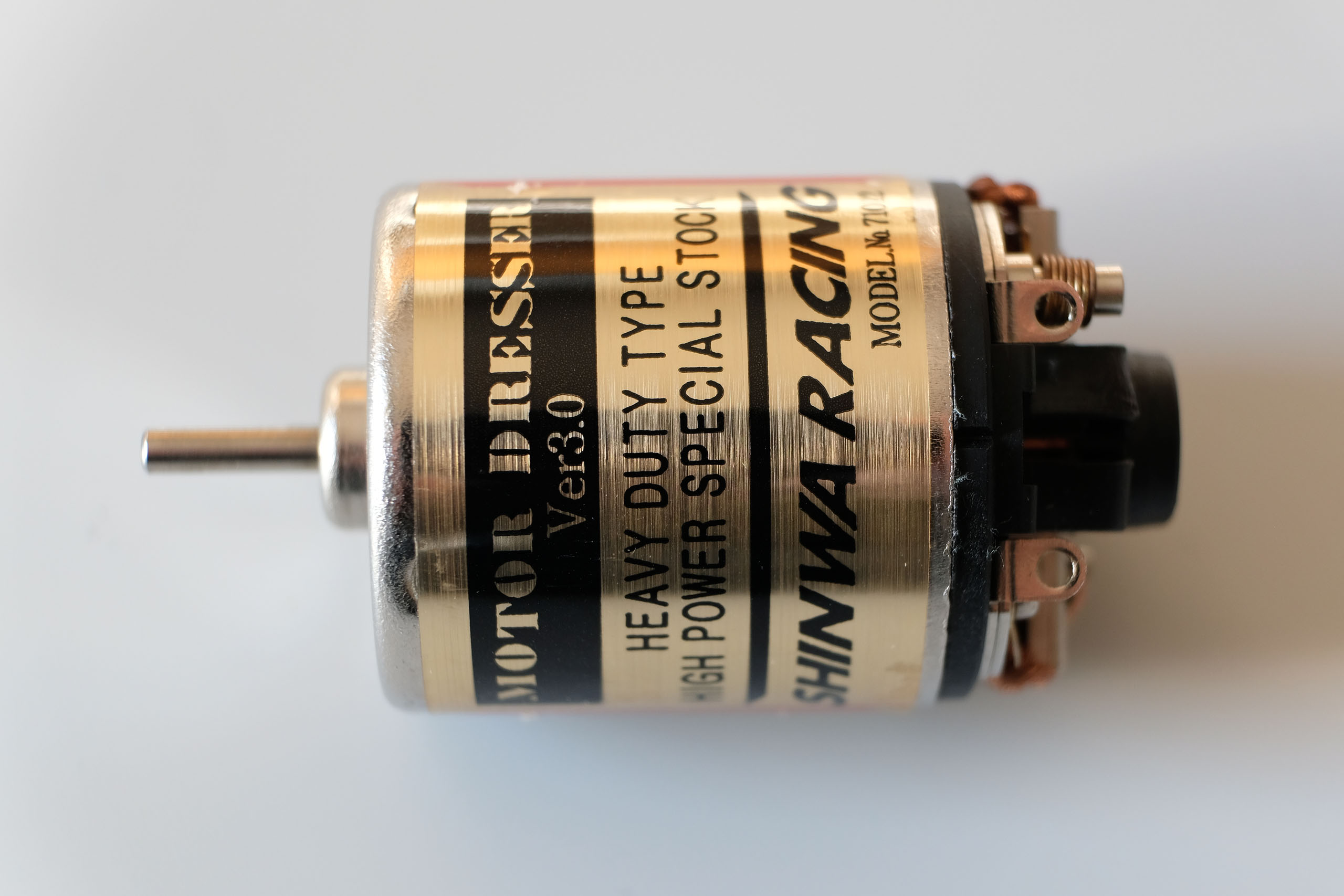

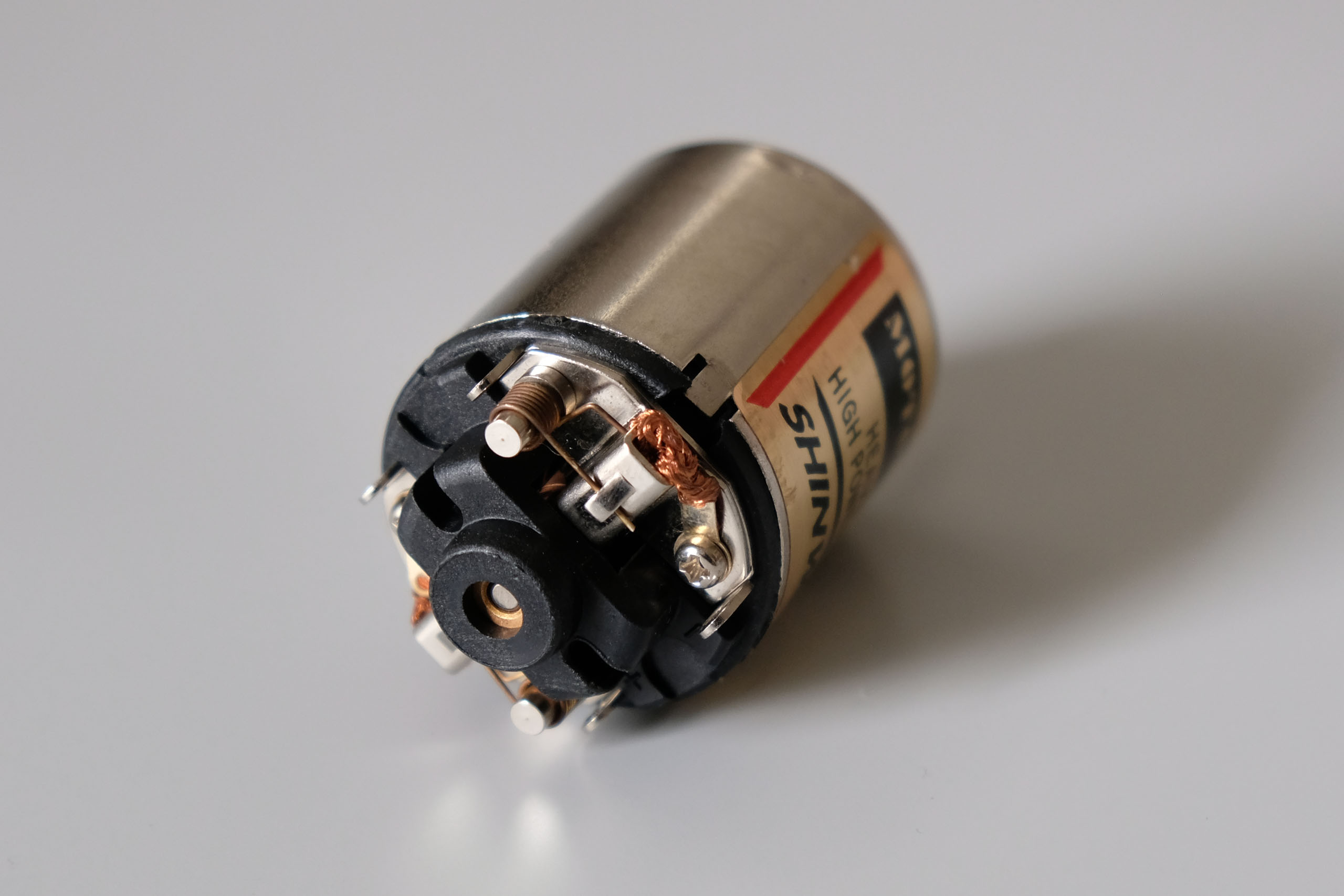

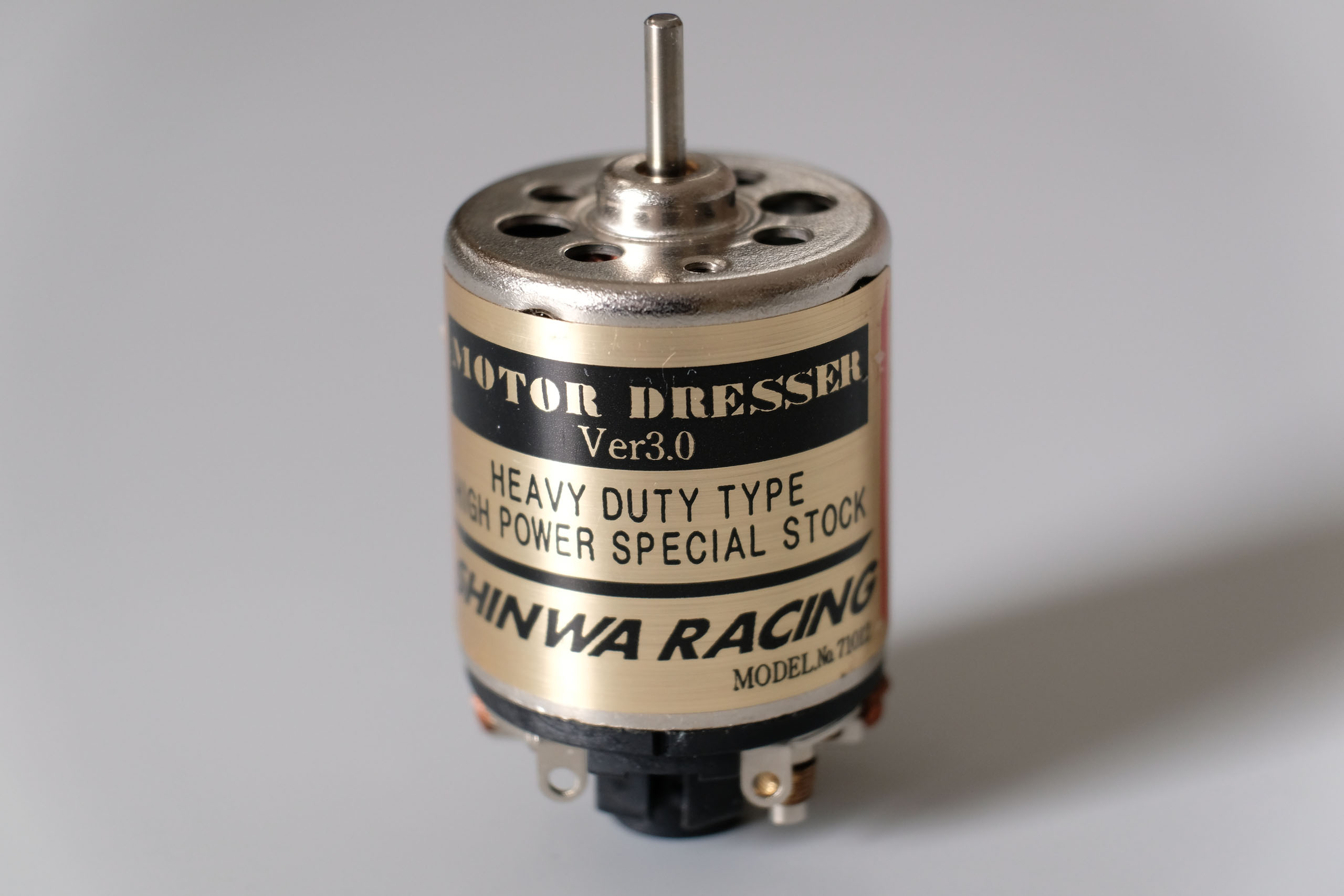

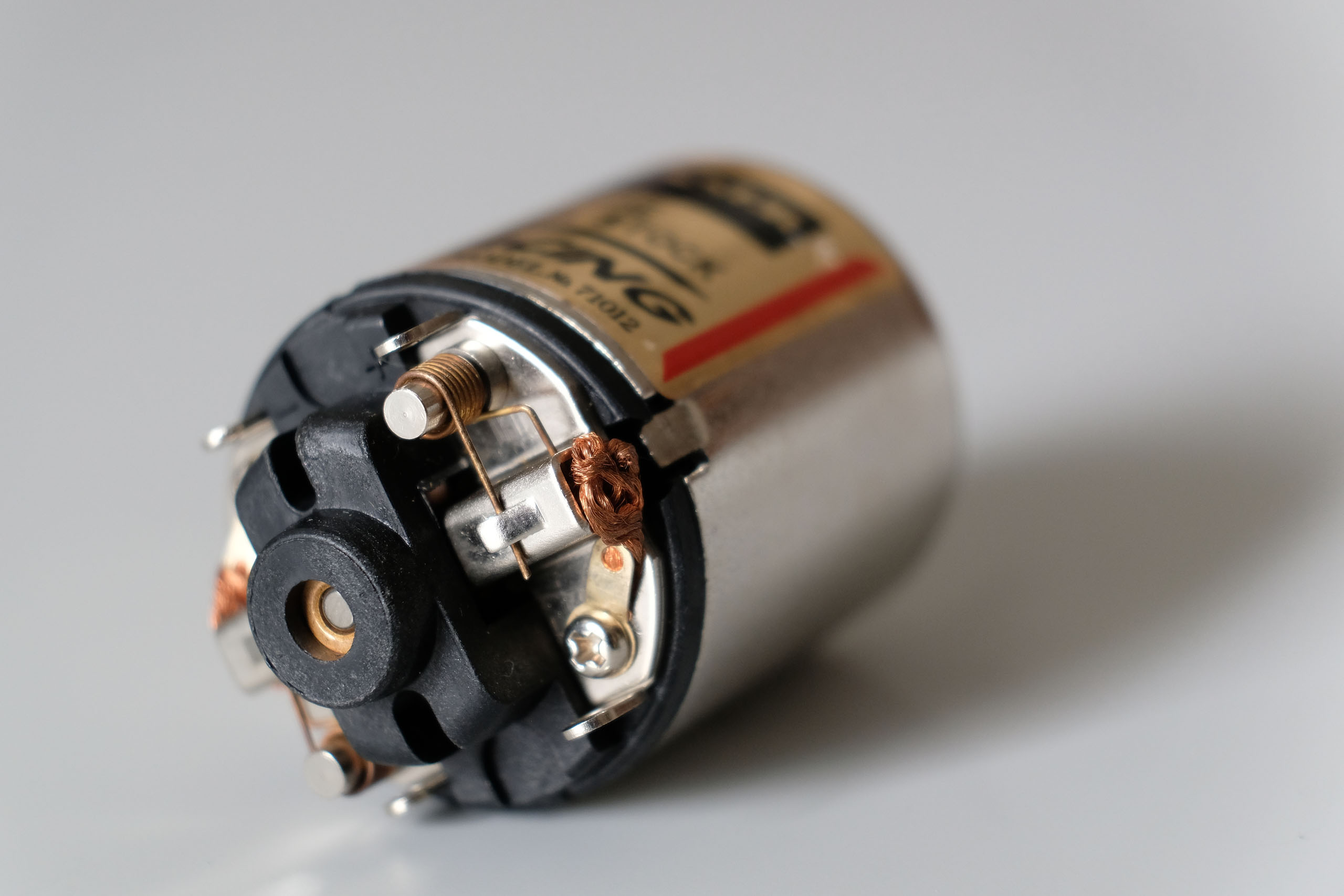

En photos ci-dessous, le moteur esclave livré avec le banc, avec cage indémontable et monté sur bagues en bronze, de bobinage inconnu. La cage et la tête ne portent aucune mention particulière. A remarquer l'étiquette au graphisme des plus classieux, et collé sur la cage de façon juste, ce qui n'était pas si fréquent. Le moteur porte la référence 71012.

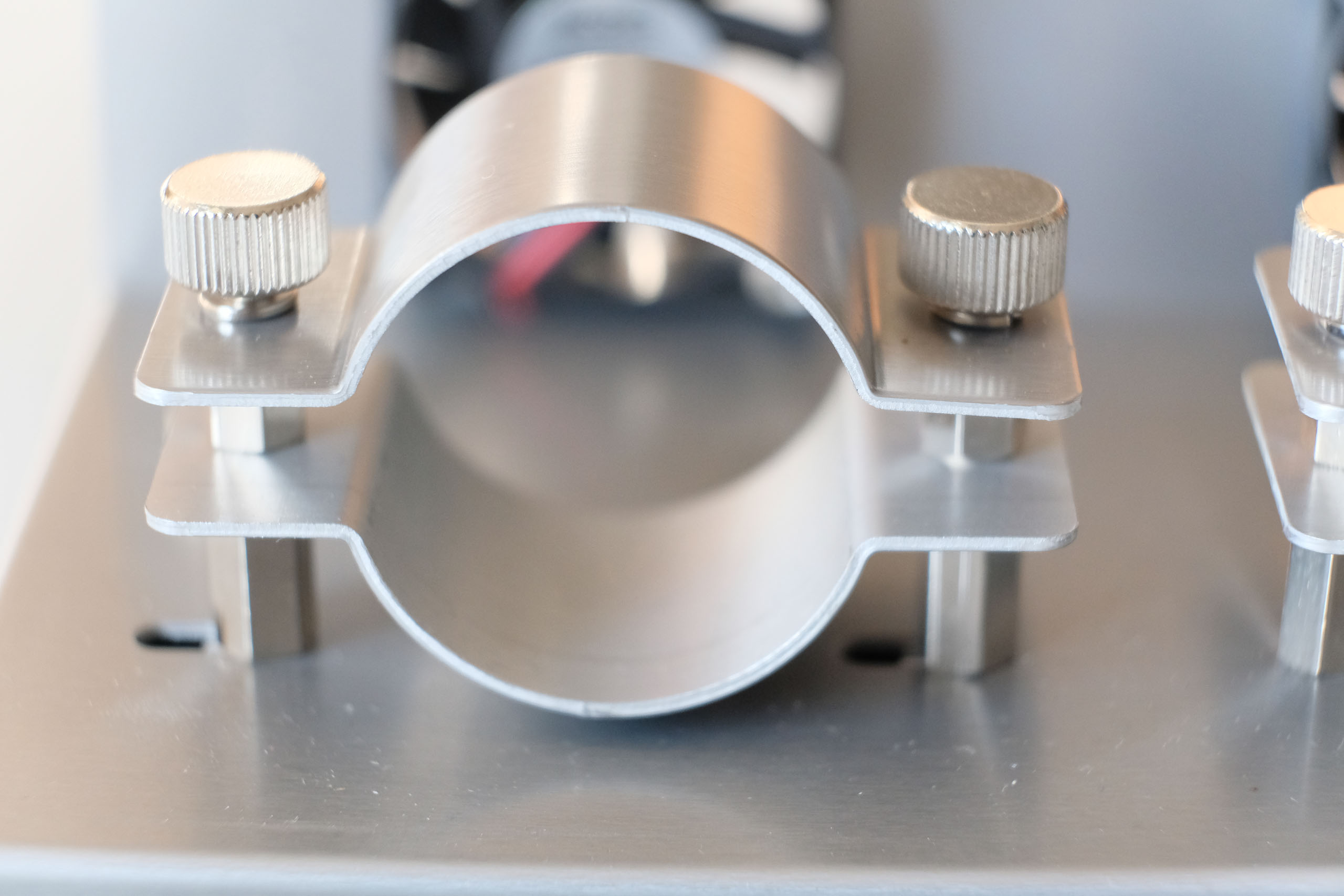

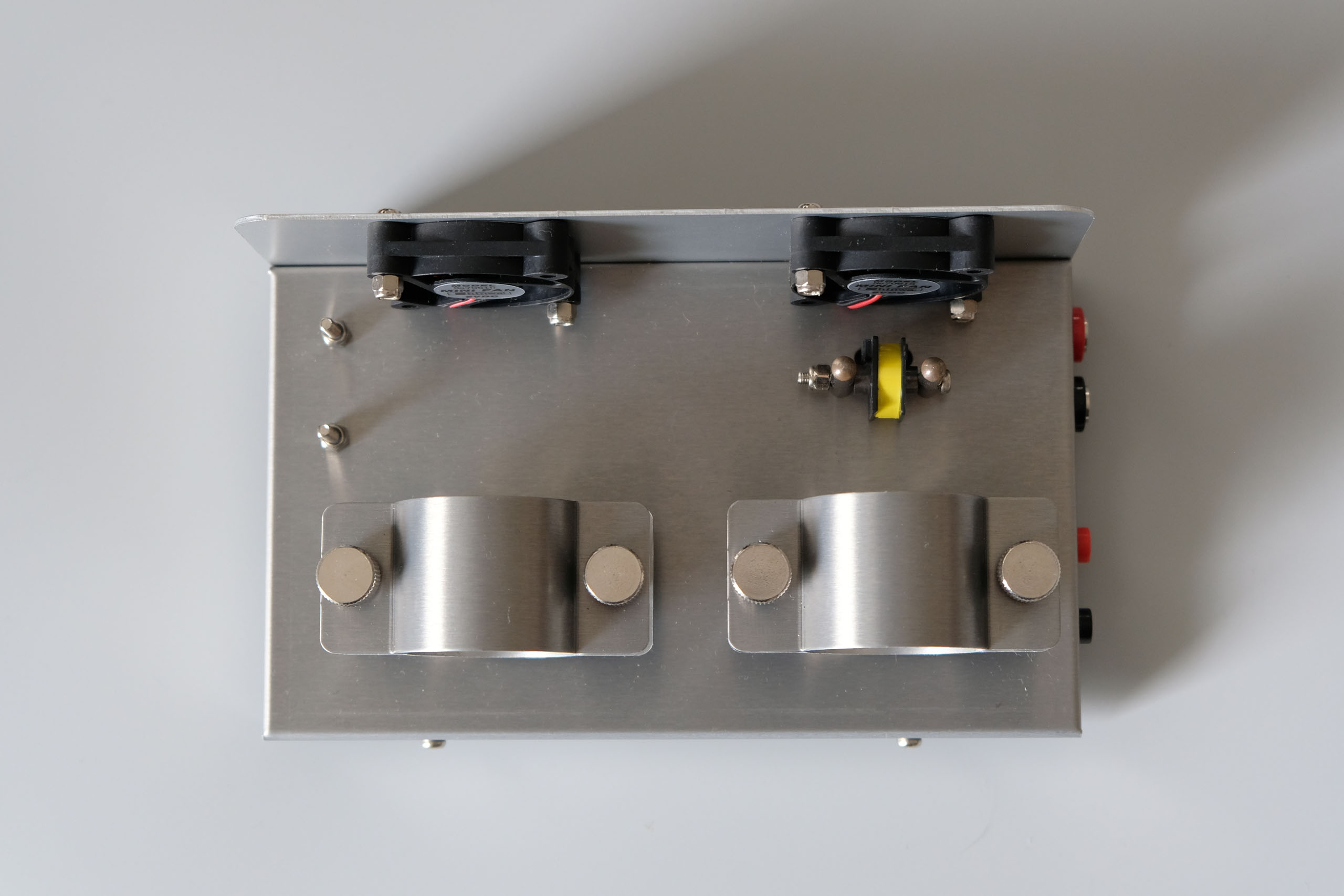

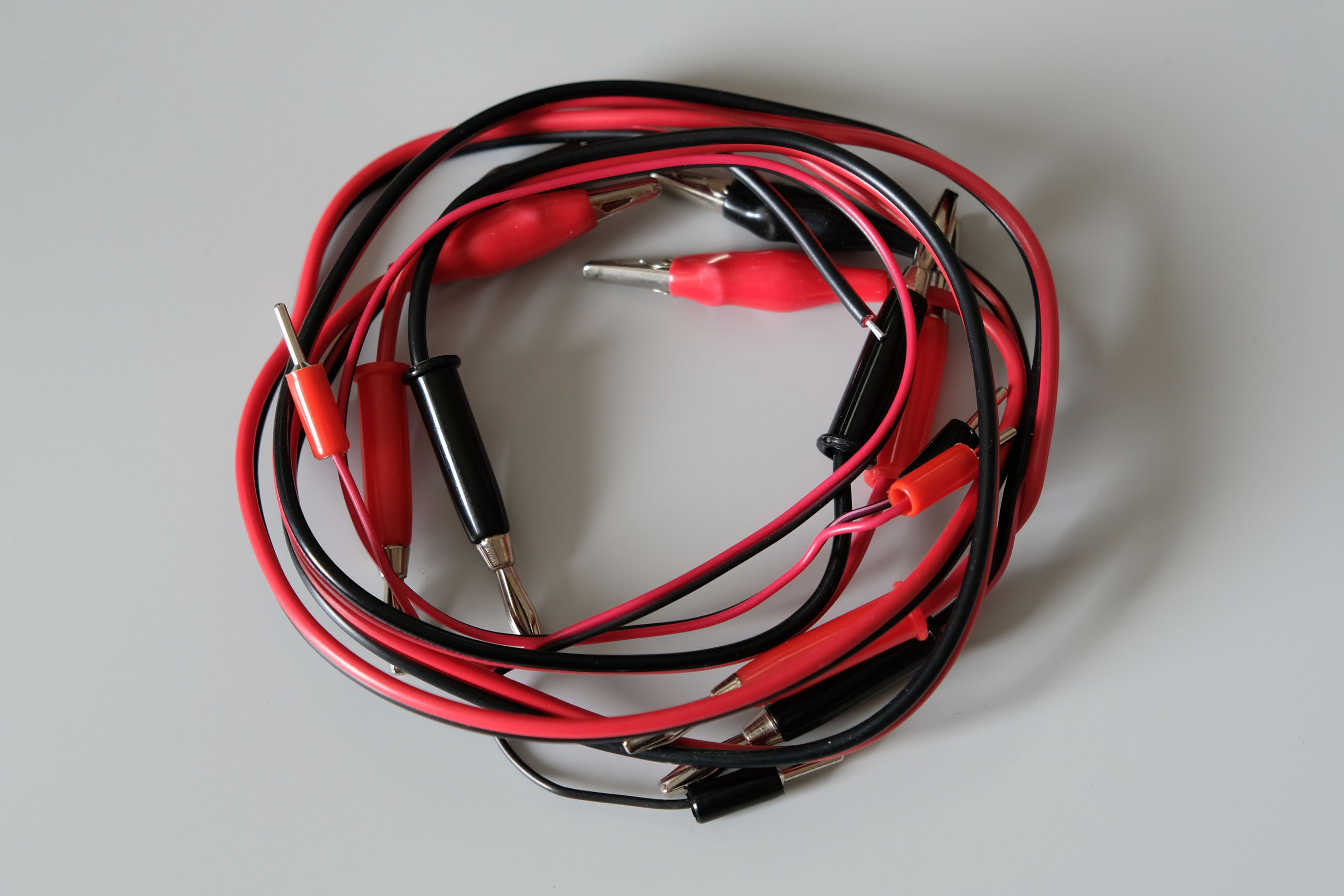

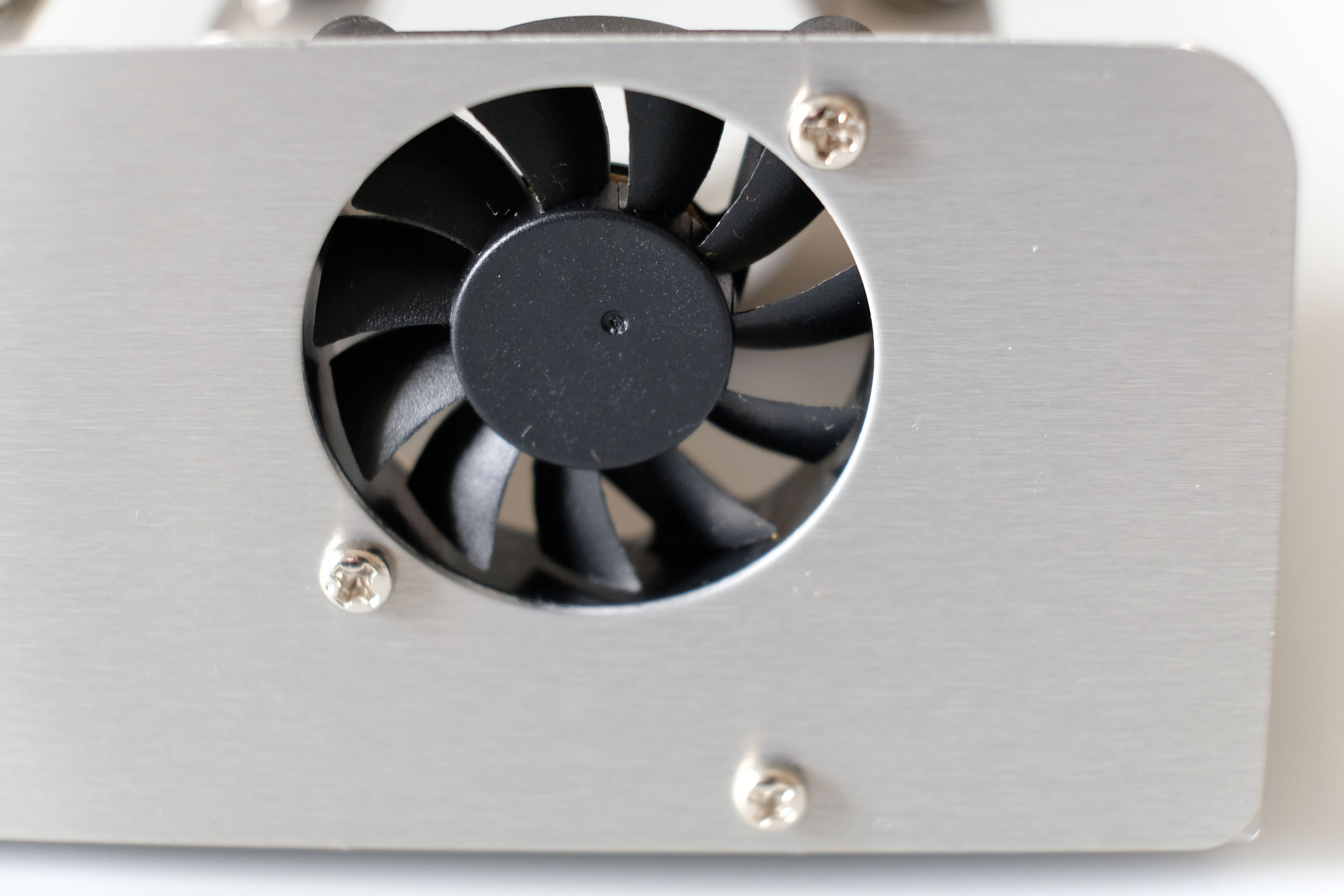

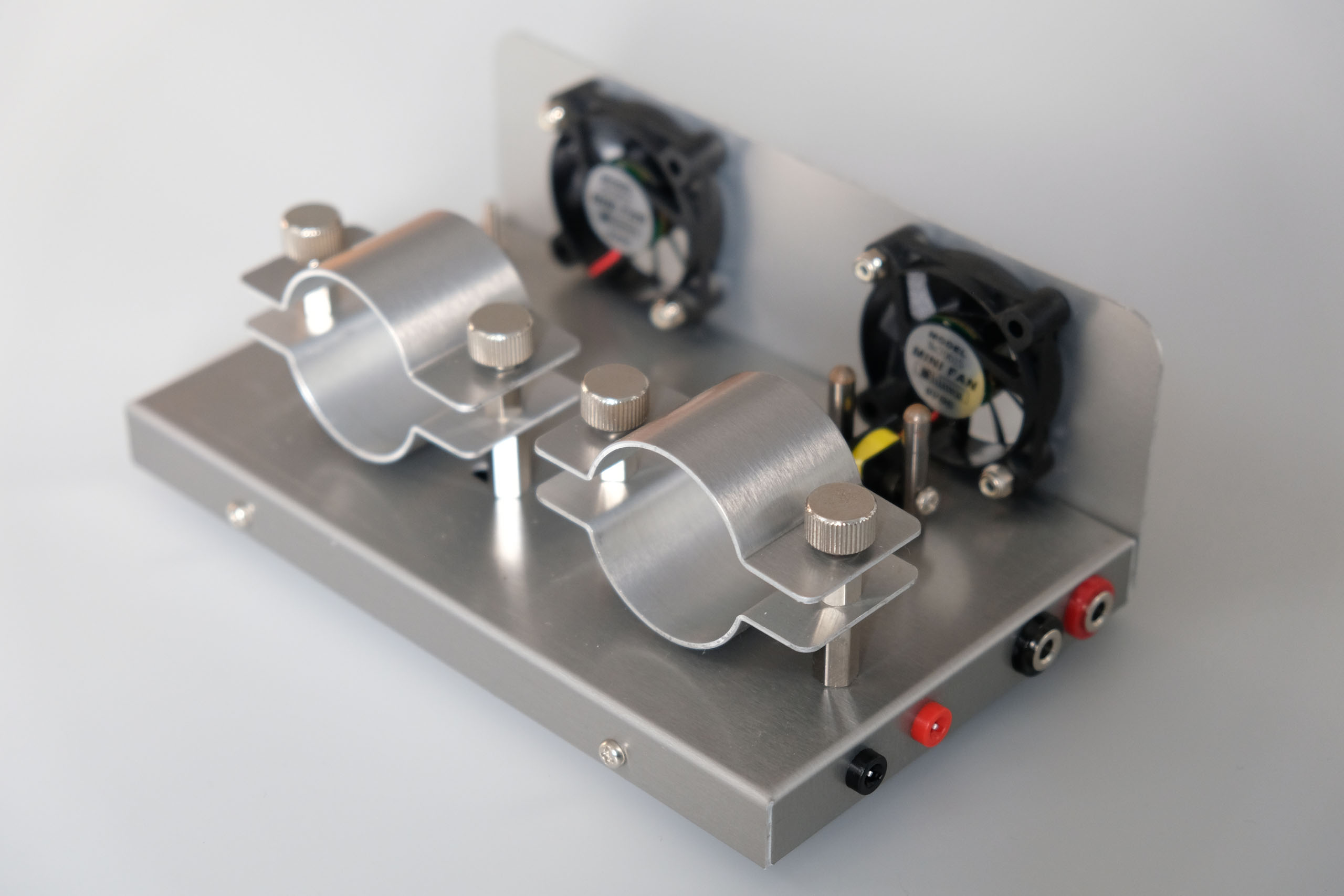

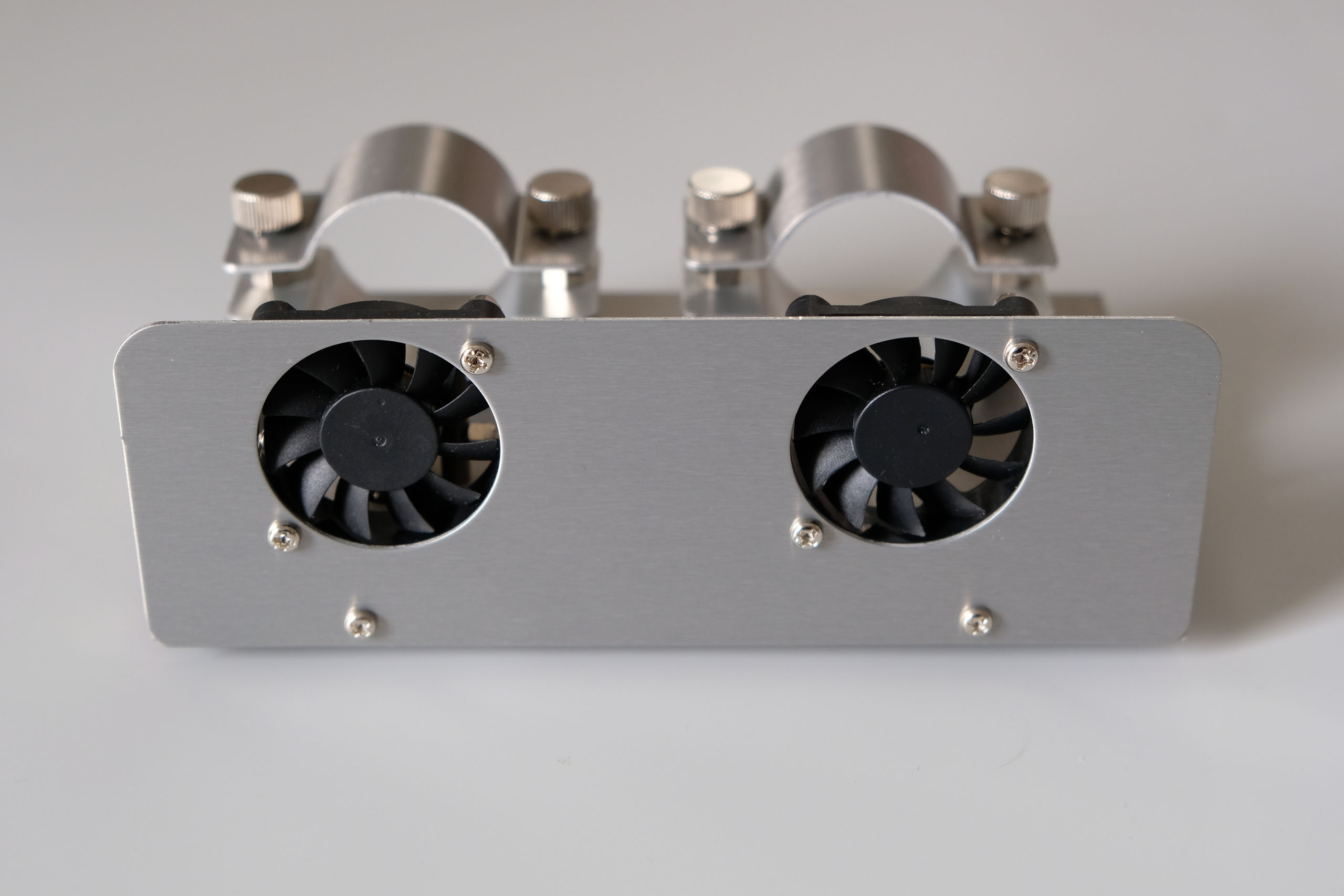

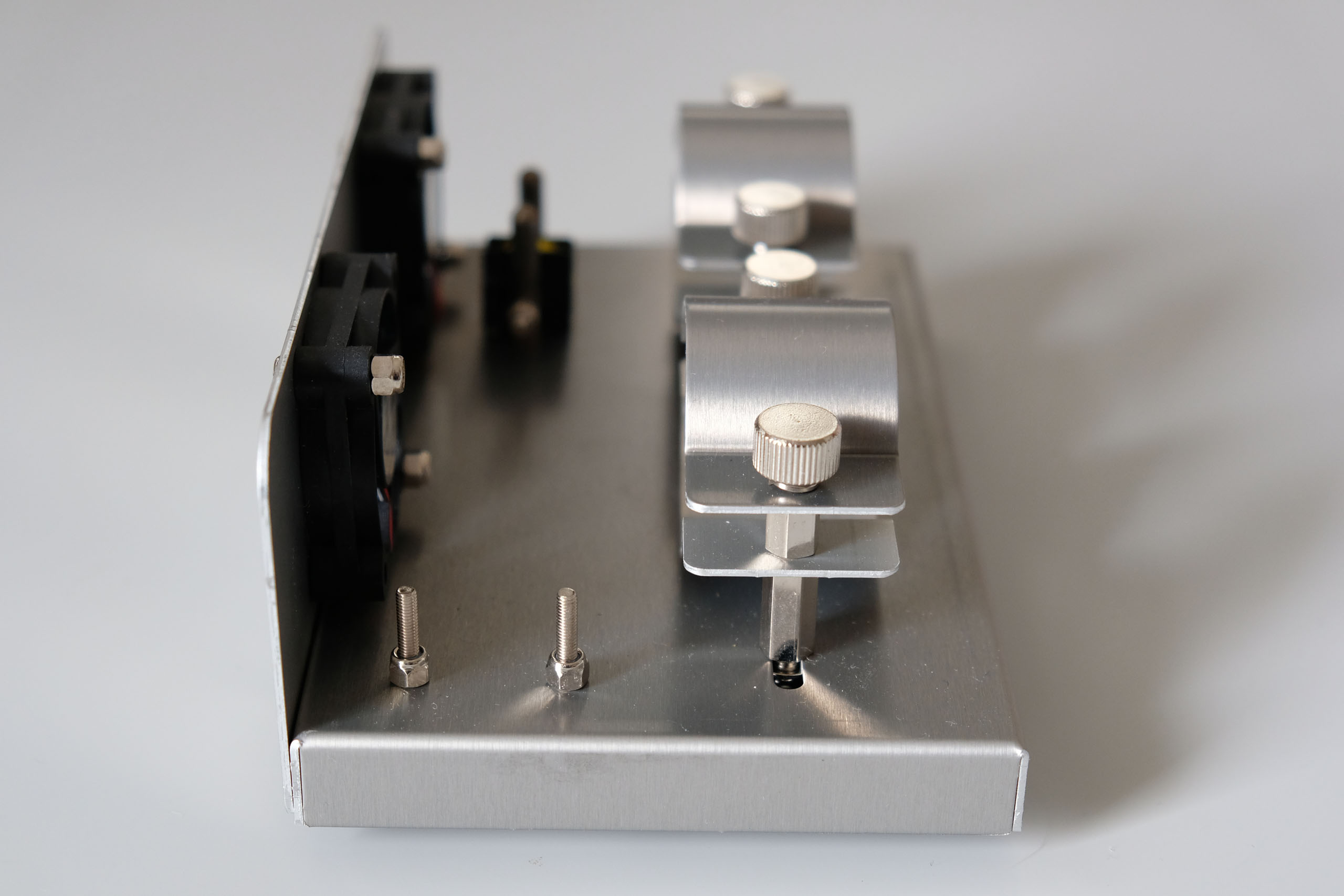

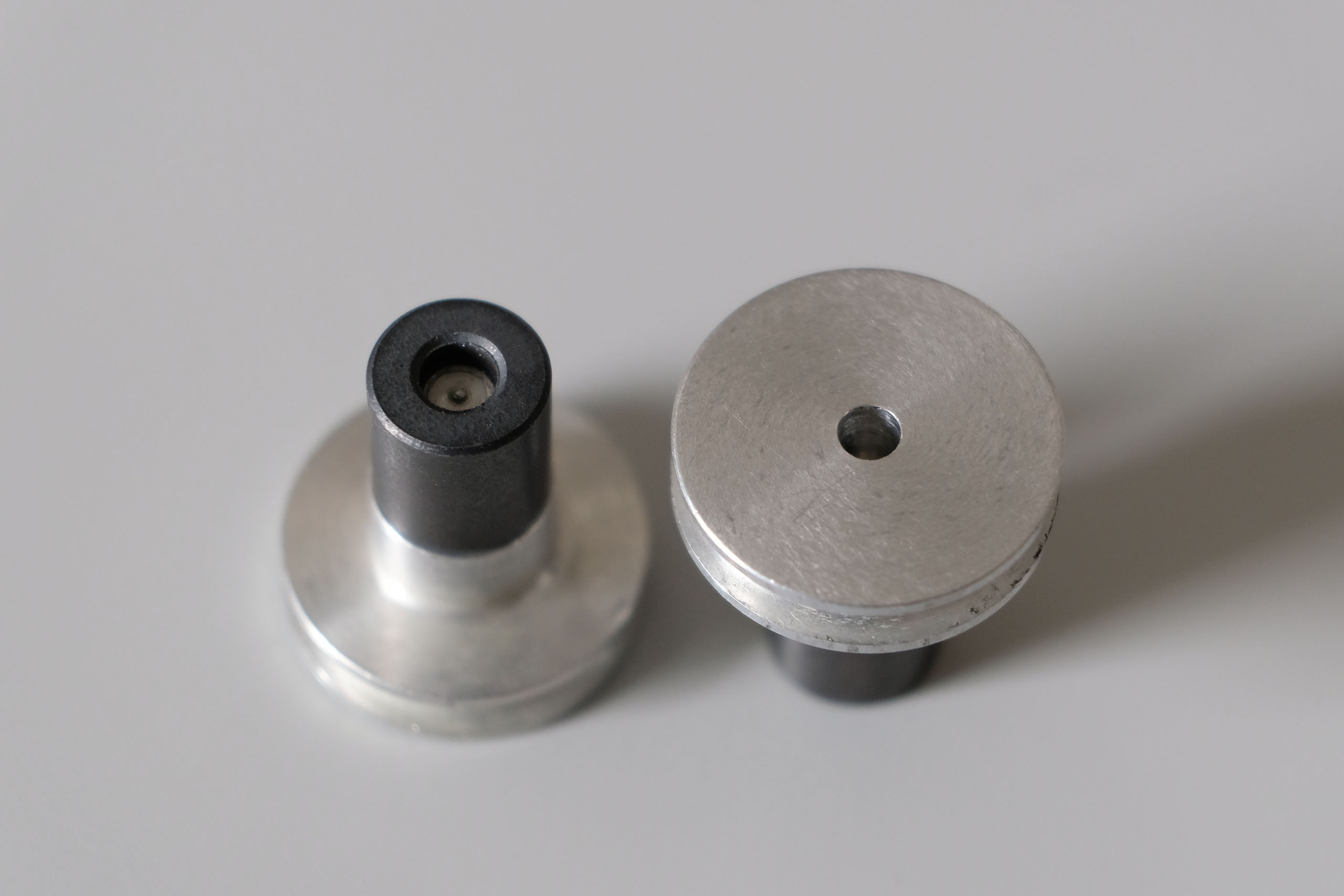

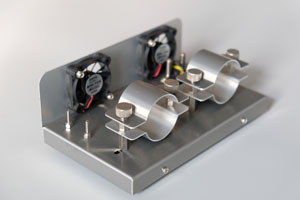

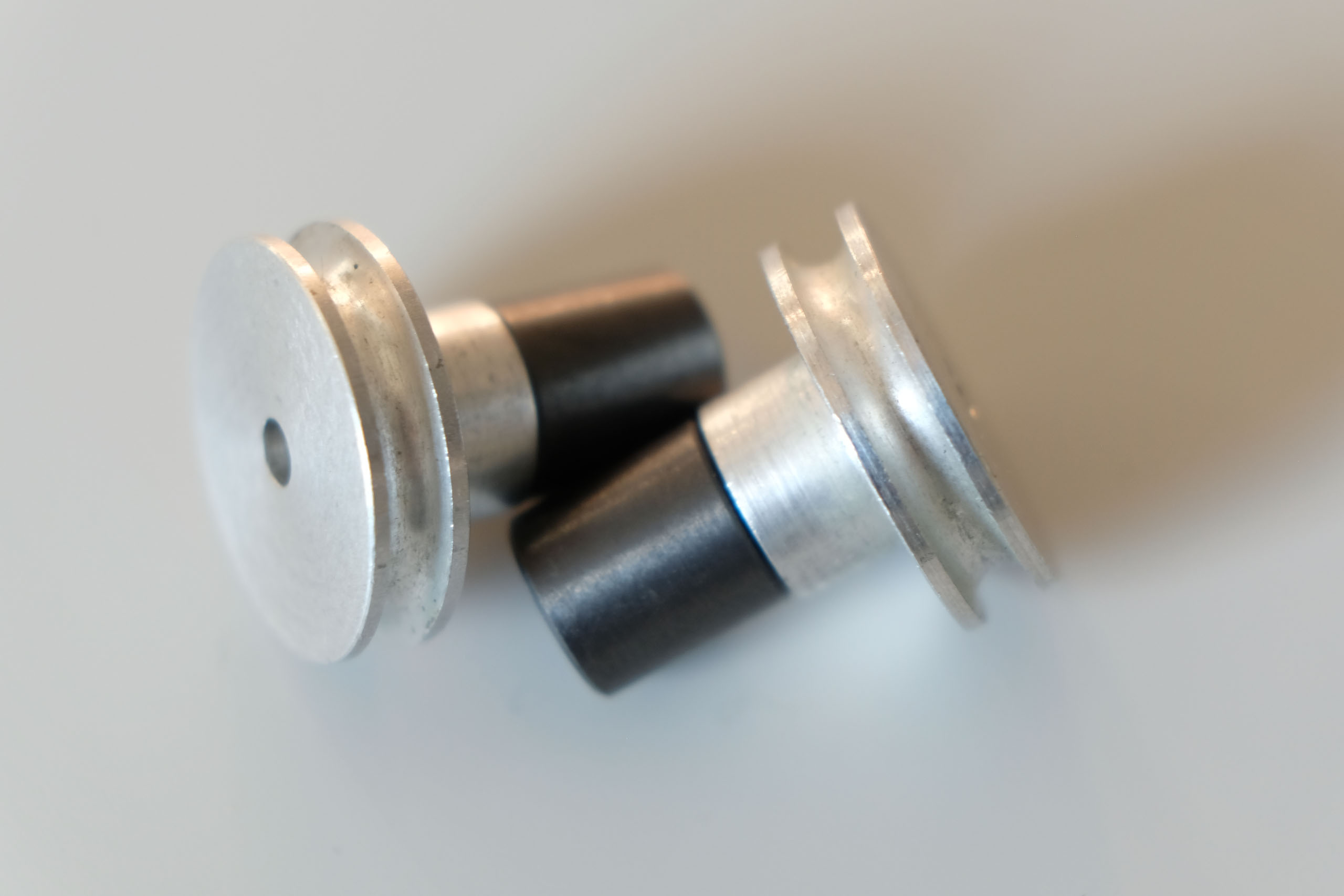

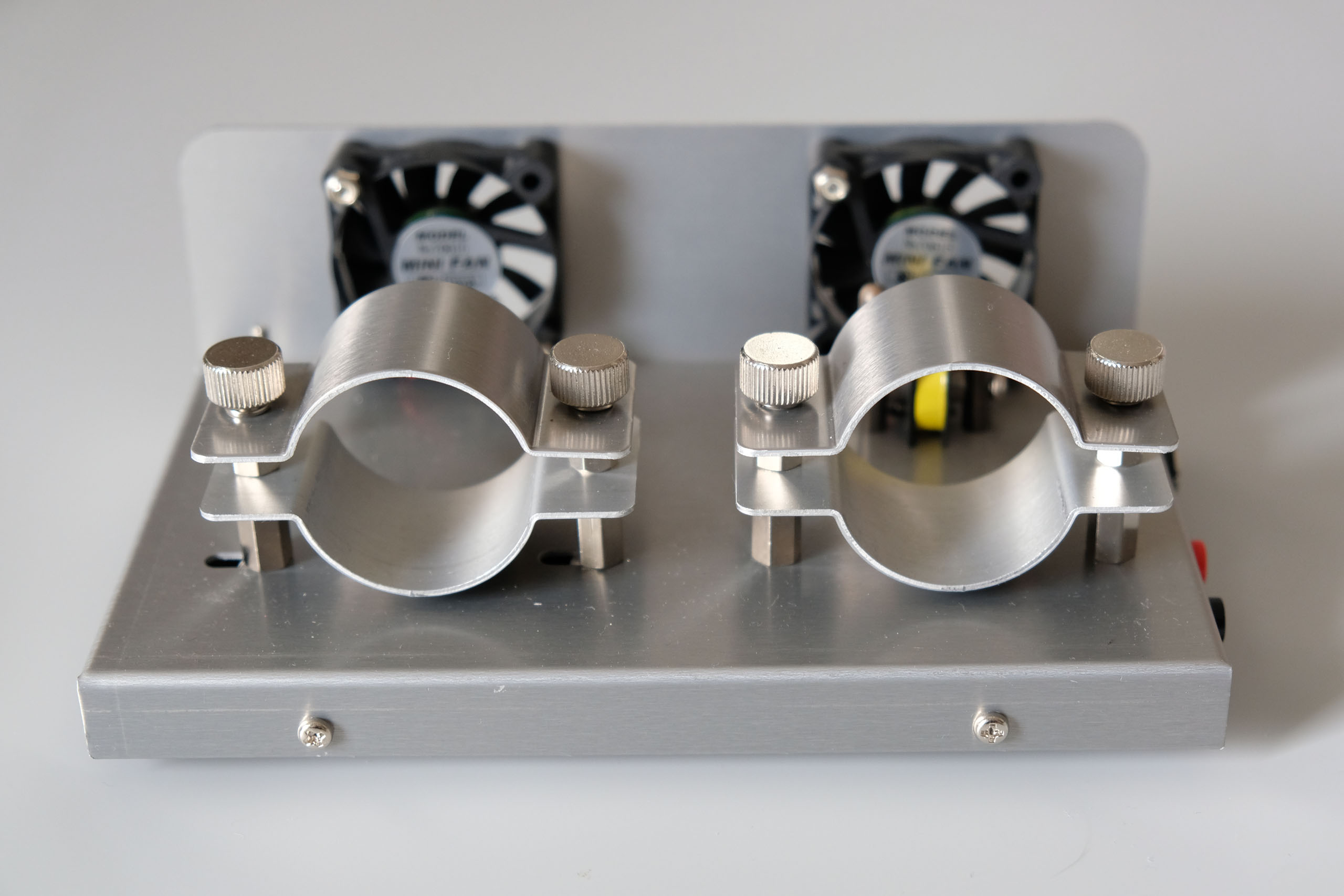

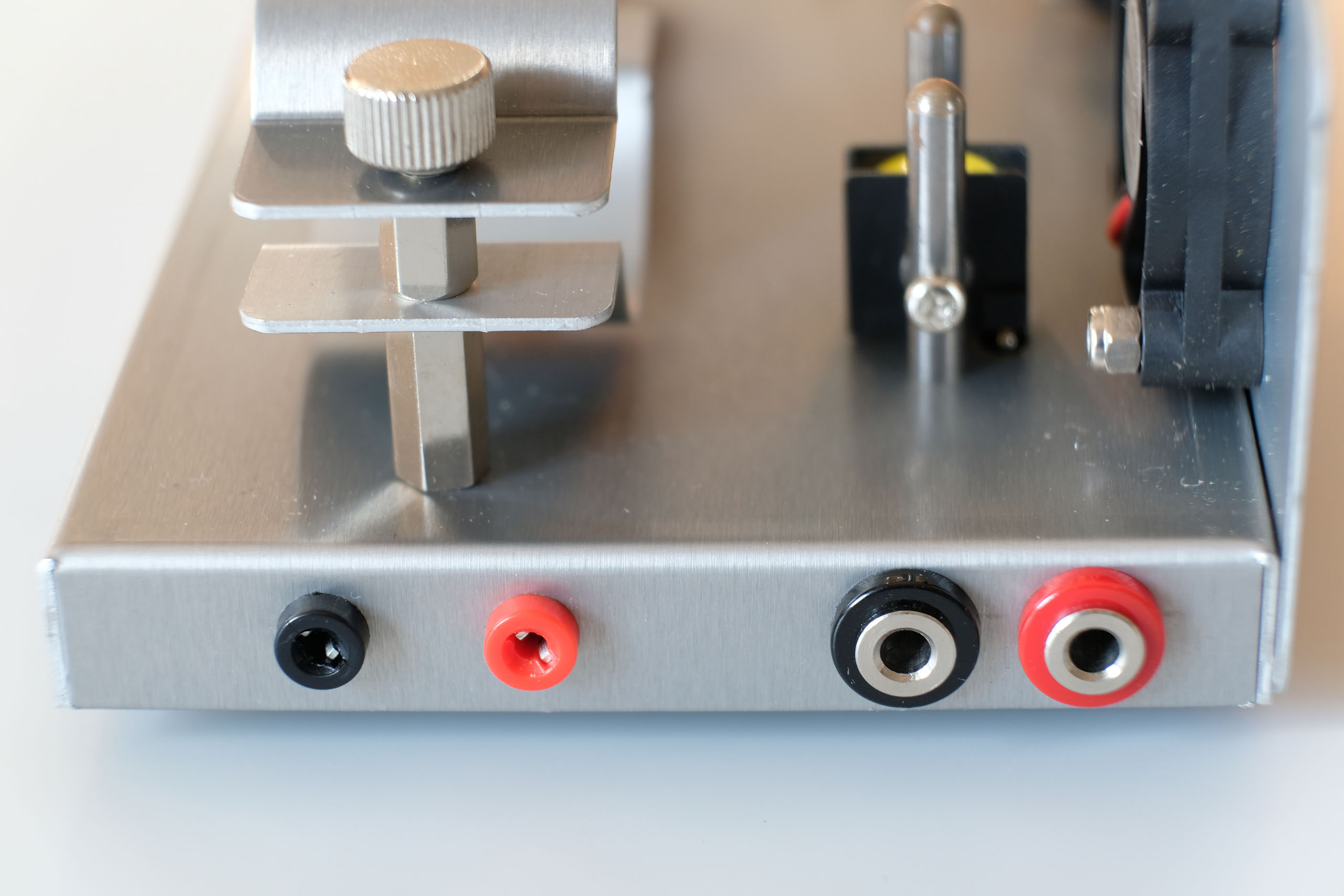

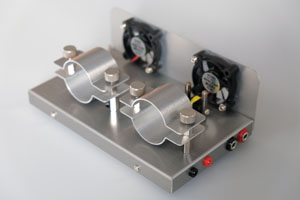

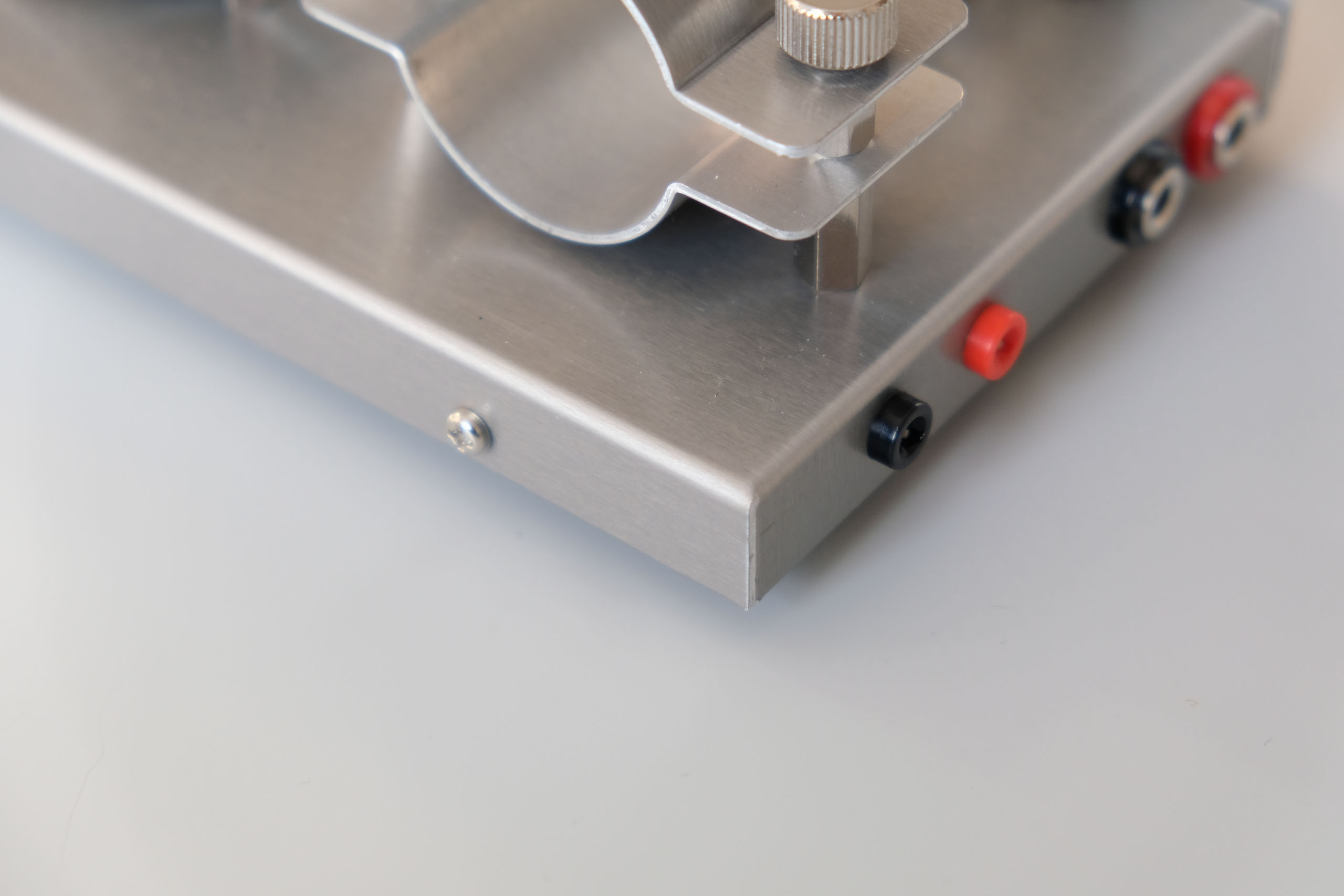

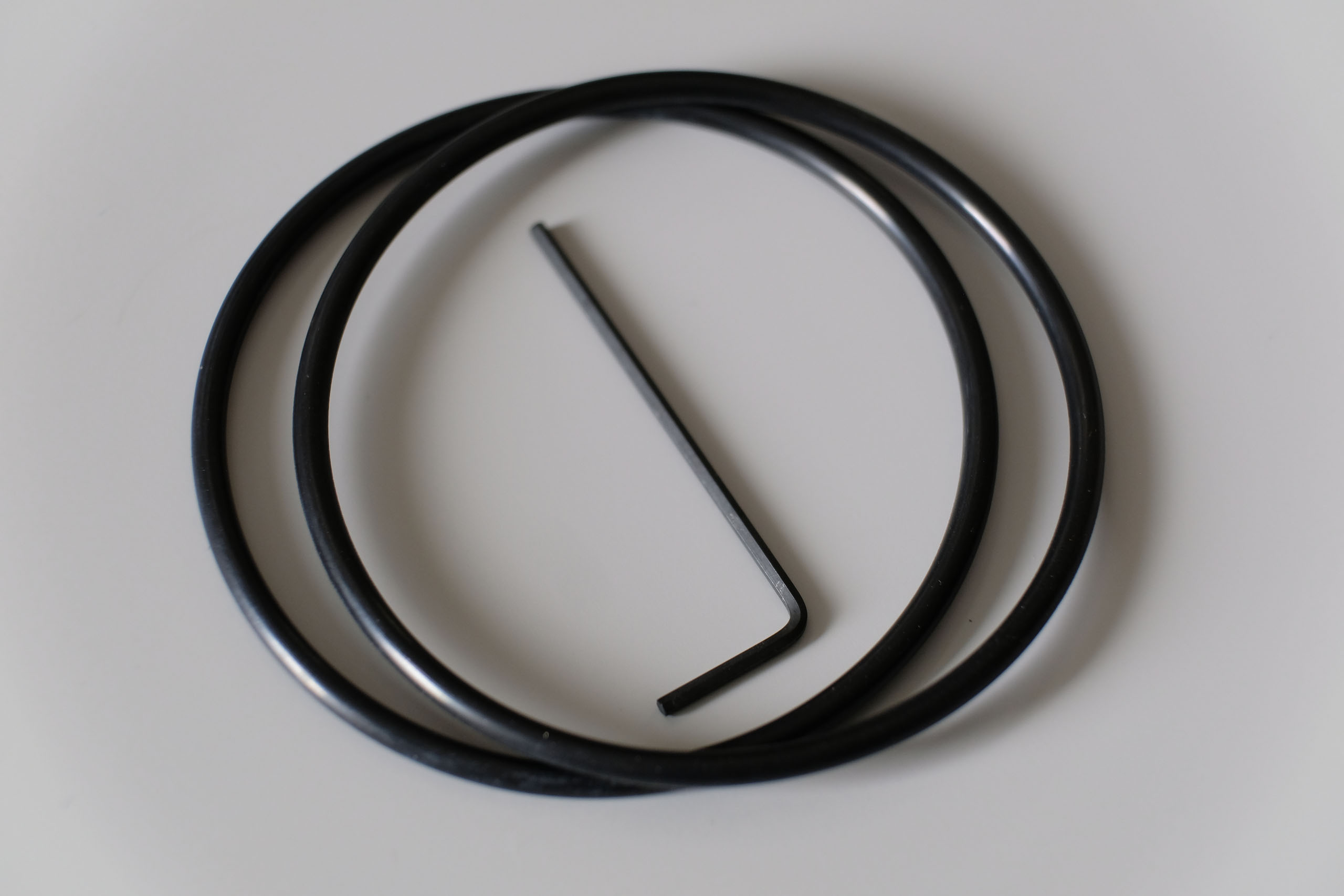

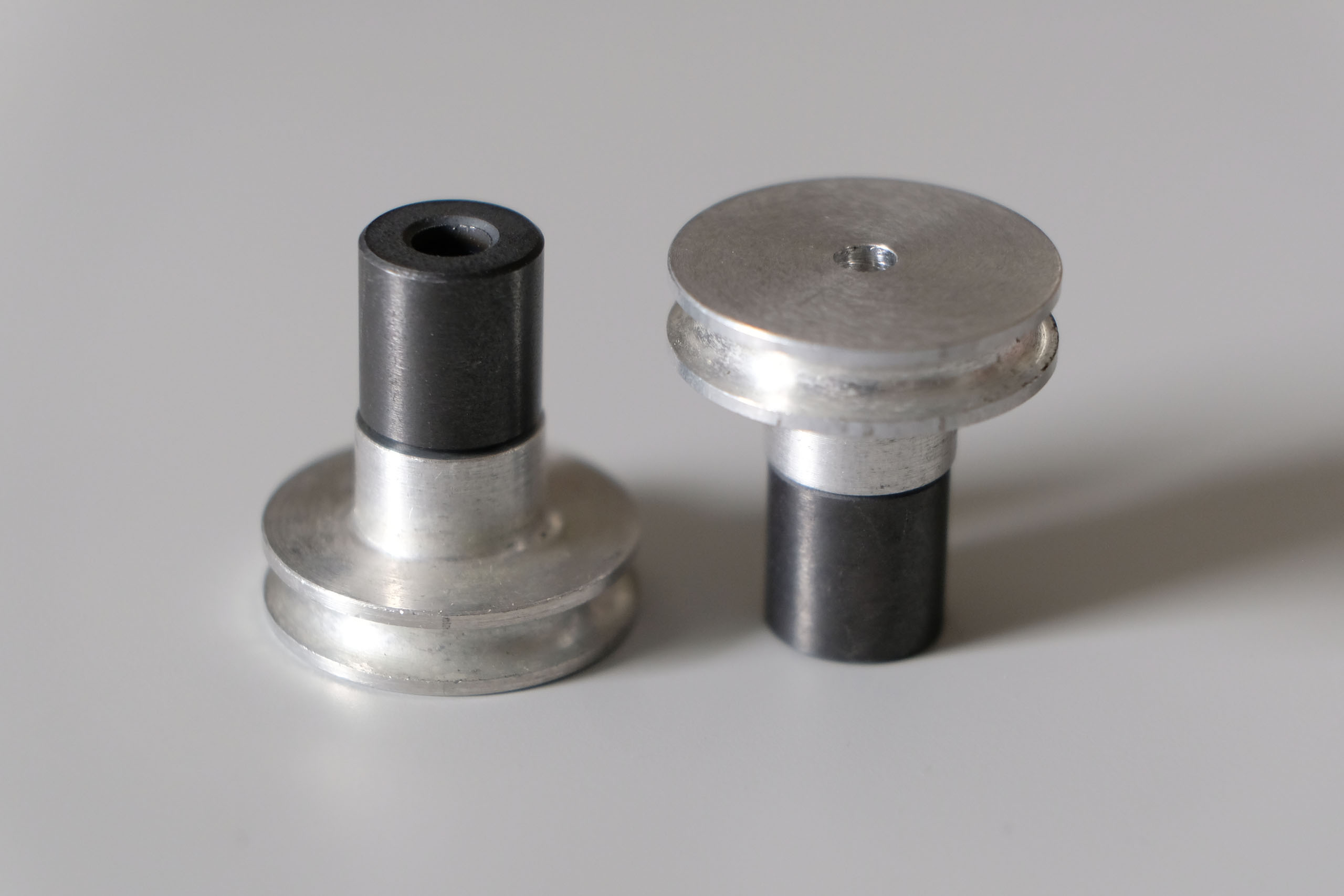

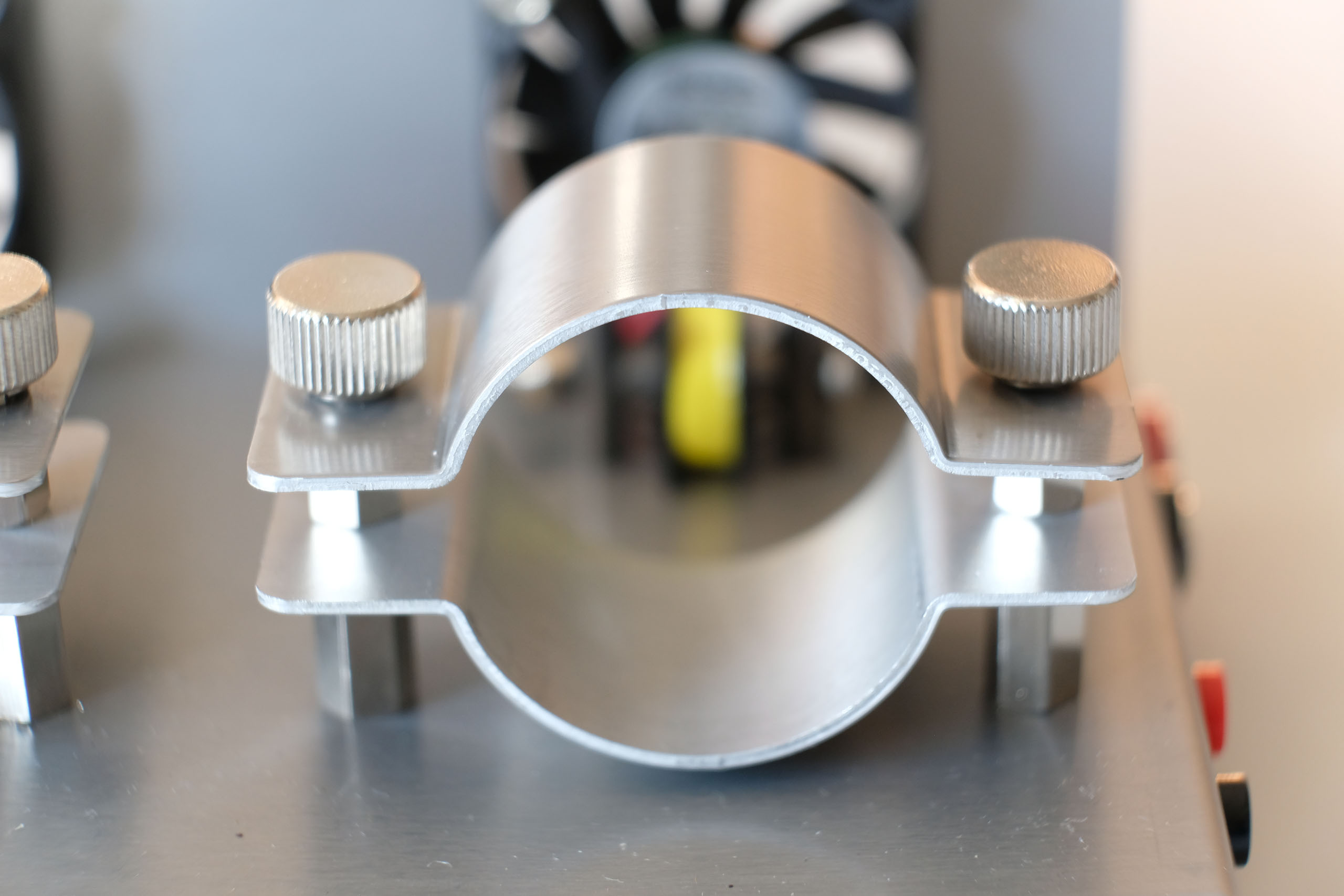

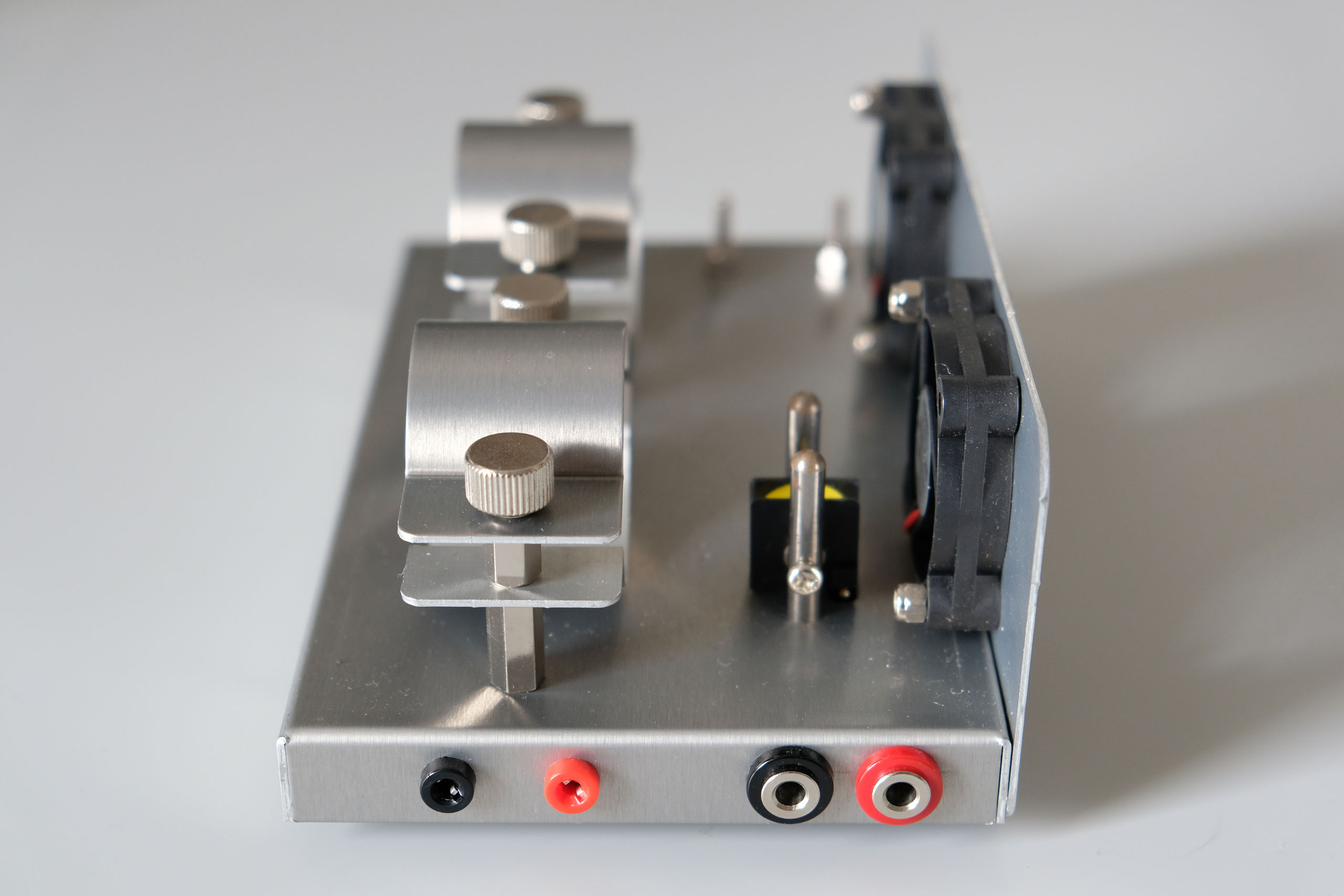

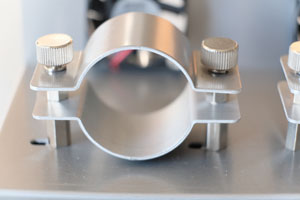

En photos ci-dessous, la base comportant les supports pour les moteurs est réalisée en tôle d'aluminium brossé, les poulies portant un aimant annulaire à monter sur le moteur, des courroies pour relier cinématiquement le moteur à tester et le moteur esclave, ainsi que les câbles fournis. Les deux pièces en tôle d'aluminium de chaque support servant à immobiliser un moteur sont un peu trop souples, et se déforme assez facilement lors du serrage de celui-ci, mais son maintien semble convenable. De toute façon, en cas de problème, il serait assez simple d'améliorer les choses.
